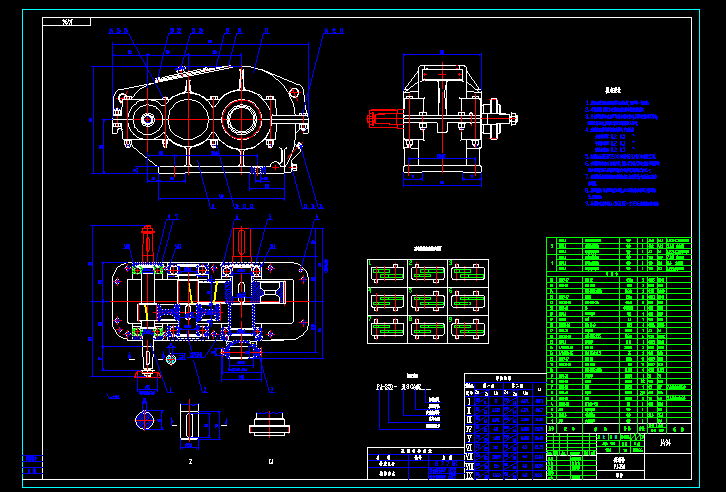

減速器 PJ-350
- 文件介紹：
- 該文件為 DWG 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1. 裝配前應清除減速器體內的鐵屑,泥沙等一切臟物.
2. 不準采用 齒的方法來達到所要求的接觸面積.
3. 當齒面接觸斑點小于公差表規定值時,則應作負荷試運轉, 直至達到要求,但禁止將任何磨料放入油中.
4. 滾動軸承的軸向間隙應符合下列要求:
主動軸軸承 0.2 0.3
中間軸軸承 0.2 0.3
被動軸軸承 0.2 0.3
5. 潤滑油選用GB5903中的N68.N100或N150.
6. 減速器蓋和座自由結合后,用0.05塞尺檢查剖分面接觸的 密合性塞尺塞入深度不得大于剖分面寬度的三分之一.
7. 減速器蓋與座剖分面不允許加入任何襯墊,但須加入液體密封膠
8. 裝配完后,外表面涂上油漆,加工過的外露表面(伸出軸) 涂上防銹油.
9. 其他技術要求按Q/DQ108-1996進行裝配和試驗.
...
減速器 PJ-350_下載(DWG格式) 機械圖紙
