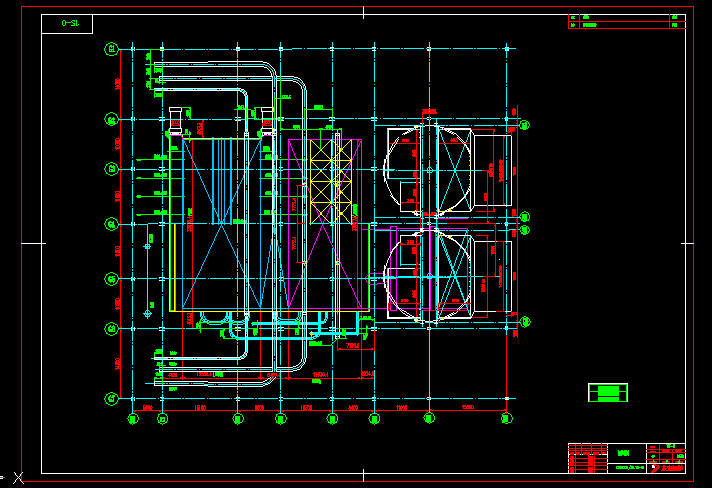

鍋爐總圖 1s-0c-C
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 鍋爐的作用是將燃料的化學能轉變為熱能，并利用熱能加熱鍋內的水使之成為具有足夠數量和一定質量（汽溫、汽壓）的過熱蒸汽，供汽輪機使用。現在火力發電廠的鍋爐容量大、參數高、技術復雜、機械化和自動化水平高，所以燃料主要是煤，并且煤在燃燒之前先制成煤粉，然后送入鍋爐在爐膛中燃燒放熱。概括地說，鍋爐是主要工作過程就燃料的燃燒、熱量的傳遞、水的加熱與汽化和蒸汽的過熱等。
整個鍋爐由鍋爐本體和輔助設備兩部分組成。
鍋爐本體：
鍋爐本體是鍋爐設備的主要部分，是由“鍋”和“爐”兩部分組成的。“鍋”是汽水系統，它主要任務是吸引收燃料放出的熱量，使水加熱、蒸發并最后變成具有一定參數的過熱蒸汽。它由省煤器、汽包、下降管、聯箱、水冷壁、過熱器和再熱器等設備及其連接管道和閥門組成。
(1) 省煤器。位于鍋爐尾部垂直煙道，利用煙氣余熱加熱鍋爐給水，降低排煙溫度，提高鍋爐效率，節約燃料。
(2) 汽包。位于鍋爐頂部，是一個圓筒形的承壓容器，其下是水，上部是汽，它接受省煤器的來水，同時又與下降管、聯箱、水冷壁共同組成水循環回路。水在水冷壁中吸熱而生成的汽水混合物匯集于汽包，經汽水分離后向過熱器輸送飽和蒸汽。
(3) 下降管。是水冷壁的供水管道，其作用是把汽包中的水引入下聯箱再分配到各個水冷壁管中。分小直徑分散下降管和大直徑集中下降管兩種。小直徑下降管管徑小，對水循環不利。
(4) 水冷壁下聯箱。聯箱主要作用是將質匯集起來，或將工質通過聯箱通過聯箱重新分配到其它管道中。水冷壁下聯箱是一根較粗兩端封閉的管子，其作用是把下降管與水冷壁連接在一起，以便起到匯集、混合、再分配工質的作用。
(5) 水冷壁。位于爐膛四周，其主要任務是吸收爐內的輻射熱，使水蒸發，它是現代鍋爐的主要受熱面，同時還可以保護爐墻。
(6) 過熱器。其作用是將汽包來的飽和蒸汽加熱上成具有一定溫度的過熱蒸汽。
(7) 再熱器。其作用是將汽輪機中做過部分功的蒸汽再次進行加熱升溫，然后再送到汽輪機中繼續做功。 ...
鍋爐總圖 1s-0c-C_下載(dwg格式) 機械圖紙
