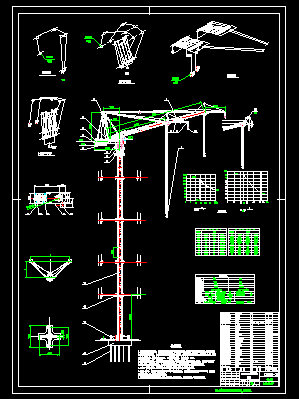

- FZQ2000-20-Ⅱ自升式塔式起重機
塔式起重機（tower crane）簡稱塔機，亦稱塔吊，起源于西歐。動臂裝在高聳塔身上部的旋轉起重機。作業空間大，主要用于房屋建筑施工中物料的垂直和水平輸送及建筑構件的安裝。由金屬結構、工作機構和電氣系統三部分組成。金屬結構包括塔身、動臂和底座等。工作機構有起升、變幅、回轉和行走四部分。電氣系統包括電動機、控制器、配電柜、連接線路、信號及照明裝置等。
參數
塔式起重機的主要技術參數有量大起重量、端部吊重（起重力矩）、最大/最小幅度、最大起升高度、結構型式、變幅方式、塔身截面尺寸等。
(3)塔式起重機吊裝特點
①起重臂安裝在塔身上部，因而起升有效高度和工作范圍比較大，這是各種不同類型塔式起重機的共同特點。
②吊裝效率高、工作平穩。
③塔式起重機在一個施工地點的使用期間一般較長，在某一工程結束后需要折除、轉移、搬動，再在新的籬工點安裝，比一般施工機械麻煩，要求也嚴格。
④塔式起重機在建筑工地多為露天作業，條件與室內不同，必須對機械進行潤滑、清潔和保養工作。
5.1.2 塔式起重機安裝方法
(1)旋轉法安裝
這種方法是利用塔式起重機本身的起重絞車及起重臂，以自行旋轉升起的方法安裝（在提升塔身時，起重臂作為安裝桅桿使用）。
①借助于汽車式起重機將塔式起重機的安裝部件設置在軌道上，然后裝配塔身和起重臂，并使其與行走車架（門架）相連接，見圖5-1（a）。
②設置地錨和索具，并將起重臂提升到安裝位置，見圖5-1(b)。
③拉緊起重臂升起鋼繩，使塔身旋轉一定角度，裝平衡重懸臂于塔身上部，見圖5-1（c）。
④繼續拉緊起重臂升起鋼繩將塔身豎直，并固定于行走車架（門架）上（在塔身豎起過程中，需用纖繩將塔身拉穩），見圖5-1(d)。
⑤在行走車架（門架）上及平衡重上裝壓載物。
⑥拆下起重臂，將其提升到垂直位置，見圖5-1（e）。
⑦將起重臂提升到工作位置，并安好起重鋼絲繩見圖51(f)。
(2)安全正裝法
利用機動吊車拼裝好底架（或門架），放上壓重，然后安裝塔身（對自升式塔式起重機包括套架、過渡節）、平衡臂、起重臂等。
(3)自升式塔式起重機塔身加高
這里只介紹附著式自升式塔式起重機塔身加高的頂升過程。附著式自升塔式起重機的項升是利用液壓系統的作用，按如圖5-2所示的幾個過程進行。
①頂升前的準備工作。確定頂升高度，將標準節吊到擺渡小車8上，并將原塔身與套架連接螺栓卸下，檢查調整液壓缸、滾輪等位置，接通液壓泵電動機電源，準備頂升，如圖5-2（a）所示。
②頂升套架及上部塔頂結構。開動油泵使高壓油進入液壓缸上部，液壓缸下部的油路與回油箱油路相通，套架及上部結構頂起，升高至超過一個標準節的高度（一般為3.3m即可），用定位銷將套架鎖緊，此時套架以上的全部重量由定位銷傳到塔身，如圖5-2（b）所示。
③引進標準節入塔身。先將液壓千斤頂活塞桿縮回，形成引進空間，然后將有標準節7的擺渡小車8開進引進空間內，如圖5-2（c）所示。
④安裝塔身、連接標準節。利用液壓千斤頂稍微提起標準節，退出擺渡小車，再將標準節用活塞桿壓下平穩地放落到下面的塔身上，并用螺栓把它們連接起來，如圖5-2（d）所示。
⑤拔出定位銷6，降下頂升套架1，把過渡節與新的標準節、塔身連接成整體，便可進行新的起重吊裝工作，如圖5-2（e）所示。
若要一次接高幾個標準節，可重復①~⑤頂升過程。[5] ...
