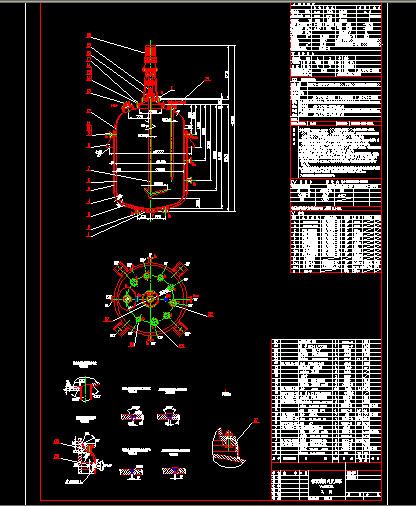

10000L搪玻璃閉式反應罐
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1.本設備按GB150-98《鋼制壓力容器》和HGJ-89《鋼制化工容器制造技術要求》進行制造，試驗和驗收，并接受國家技術監督局頒發的《壓力容器安全技術監察規程》的監督。
2.筒體采用電弧焊，焊條型號：1Cr18Ni9Ti間A102，1Cr18Ni9Ti與Q235間A302，Q235間T422。冷卻盤管需打坡口，并采用氬弧焊，按焊接規程JB/T4709-2000。
3.搪玻璃層厚度0.8-2.0㎜，搪玻璃層經20KV高頻電火花檢驗，不導電為合格
4.瓷層允許耐溫差急變，熱沖擊120℃，冷沖擊110℃
5.設備組裝后，先進行空運轉，時間不少于30分鐘，然后以水代料進行負荷運轉，設備內充水至工作液位高度，充壓至設計壓力進行試運轉，時間不少于4小時，在運轉過程中不得有不正常噪聲（≤85dbA）和震動等不良現象，并測定密封處泄漏量不大于5ml/h
6.攪拌設備組裝后，應在試運轉中檢驗軸封處的旋轉精度，在軸端密封處測定軸的徑向擺動量不得大于0.4mm，軸的軸向串動量不得大于±0.3mm
7.攪拌軸旋轉方向應和圖示相符合 ...
10000L搪玻璃閉式反應罐_下載(dwg格式) 機械圖紙
