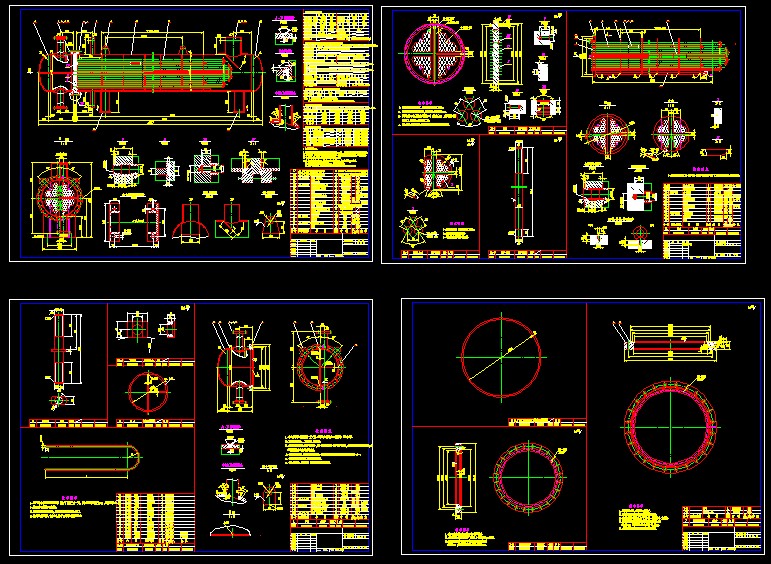

- U形換熱器
管殼式換熱器的一種，屬石油化工設備，由管箱、殼體及管束等主要部件組成，因其換熱管成U形而得名。U 形管式換熱器僅有一個管板，管子兩端均固定于同一管板上。
此類換熱器的特點是管束可以自由伸縮，不會因管殼之間的溫差而產生熱應力，熱補償性能好；管程為雙管程，流程較長，流速較高，傳熱性能較好；承壓能力強；管束可從殼體內抽出，便于檢修和清洗，且結構簡單，造價便宜。但管內清洗不便
，管束中間部分的管子難以更換，又因最內層管子彎曲半徑不能太小，在管板中心部分布管不緊湊，所以管子數不能太多，且管束中心部分存在間隙，使殼程流體易于短路而影響殼程換熱。此外，為了彌補彎管后管壁的減薄，直管部分需用壁較厚的管子。這就影響了它的使用場合，僅宜用于管殼壁溫相差較大，或殼程介質易結
垢而管程介質清潔及不易結垢，高溫、高壓、腐蝕性強的情形。
這類換熱器型式與基本參數已系列化，JB/T4717-92、及中石化《浮頭式換熱器、冷凝器 U型管式換熱器系列--型式與參數》（第三版）2006.8，設計制造應遵循GB151-1999《管殼式換熱器》等標準。 ...
