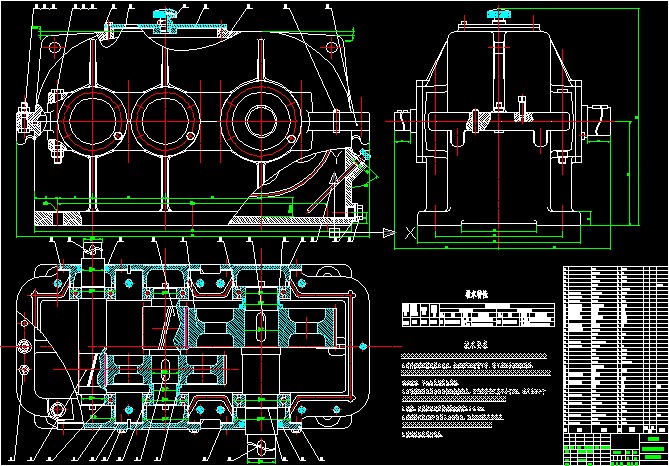

二級齒輪減速機裝配圖
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 二級齒輪減速機
輸入功率 4.5kw輸入軸轉速 960rpm
第一級 Z1 22 Z2 100
第一級 Z3 29 Z4 100
1.裝配前，箱體與其他鑄件不加工面應該清理干凈，除去毛邊毛刺，并浸涂防銹漆。
2.零件在裝配前用煤油清洗，軸承用汽油清晰干凈，晾干后配合表面應涂油。
3.減速器剖分面、各接觸面及密封處均不允許漏油、滲油，箱體剖分面允許涂以密封膠或水玻璃，不允許使用其他填料。
4.齒輪裝配后應用涂色法檢查接觸斑點，圓柱齒輪沿尺高不小于30%，沿尺長不小于
50%；尺側間隙為：第一級j=0.140mm,第二級j=0.160mm。
5.調整、固定軸承時應留有軸向游隙0.2-0.4mm。
6.減速器內裝220中負荷工業齒輪油，油量達到規定的深度。
7.箱體內壁涂耐油油漆，減速器外表面涂灰色油漆。
8.按試驗規定進行試驗。
...
