BL800鱗板式輸送機
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-

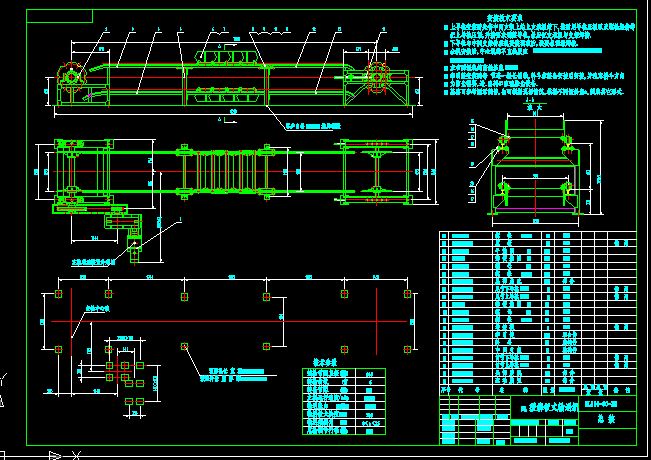

- BL800鱗板式輸送機
技術參數
鏈輪節圓直徑640
鏈輪齒數6
鏈條節距 320
主機運行速度 1.5
輸送能力 13-52
物料最大塊度 280
輸送傾斜角 0≤a≤25
尾輪調節行程 400
安裝技術要求
1、上導軌安裝時先將中間支架上的上支承板敲下,然后用導軌壓板以及螺栓組件等把上導軌壓緊,并按要求調整導軌,最后把支承板與支架焊接.
2、下導軌與中間支架待整機安裝調準后,按要求現場焊接.
3、全機安裝后,中心線的不直線度應≤2mm(L≤10m),≤3mm(10m<≤30mm),≤4(30m<L≤50m).
4、左右兩輕軌的高低差應≤2mm.
5、牽引鏈安裝時每 節連一根長銷軸,料斗在鏈條安裝后安裝,并注意料斗方向.
6、為防塵需要,進.出料口應配除塵設備.
7、基礎可參考圖示制作,也可根據現場情況,根據不同傾斜角a,制成其它形式.
...
BL800鱗板式輸送機_下載(dwg格式) 機械圖紙
|
|
|
|
