C6140數控車床橫向進給傳動機構
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-

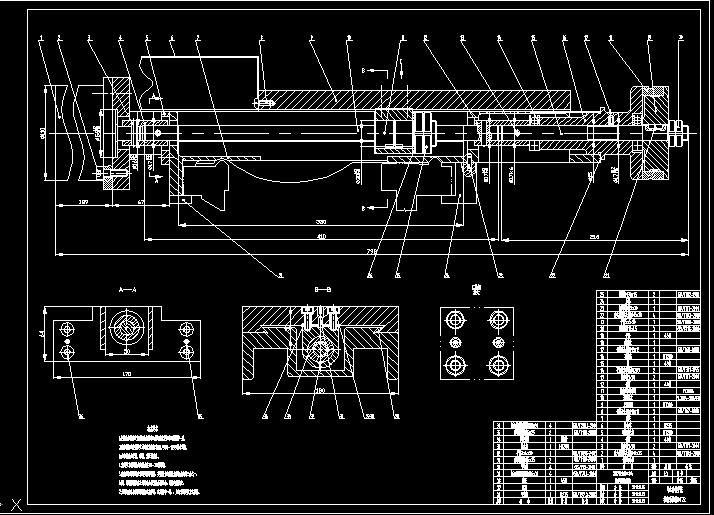

- C6140數控車床橫向進給傳動機構
技術要求
1.安裝后應使步進電動機輸出軸中心線與滾珠絲杠中心線保持一致。
2.滾珠絲杠的安裝按立式車床精度標準JB/987-1999要求進行。
3.絲杠轉動應平穩、輕快、無阻滯現象。
4.滾珠絲杠螺母副應定期加注HJ-20輪滑油。
5.滾珠絲杠螺母副應采用雙螺母預緊，其預緊力約為最大軸向負荷的三分之一。
6.圓、錐銷與兩機件上的錐孔必須完全緊密配合，用涂色法檢查。
7.步進電動機與拖板聯接方式有多種，此為其中一種，，允許采用其他方式聯接。
...
