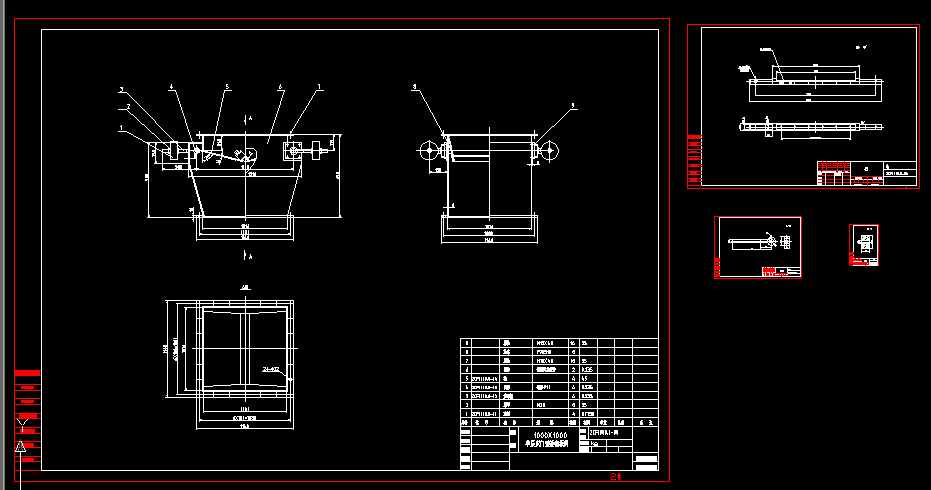

1000X1000單層雙門重錘翻板閥
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 翻板閥是作為各類除設備的灰斗卸料裝置及各種磨機、烘干機、料倉等設備的給卸料裝置，防止野風吹入，以重錘、電動、推桿為主要驅動力。
翻板閥的閥板在物料重力作用下自動開啟，物料下落后，配重杠桿系統使閥板自動復位，防止野風吹入，從而完成物料的輸送。主要有單、雙門翻板閥 ，雙層翻板閥主要利用上下閥門的在不同時間的開關使設備中間始終有一層閥板處于關閉隔斷狀態，來防止空氣竄流。如果是在正壓輸送下，氣動的雙層鎖氣閥還可起到平衡及增壓閥的助流作用，以達到設備即能連續脈動給料的同時又具有鎖氣的功能，以滿足氣力輸送粉粒體物料的要求。
雙層重錘翻板閥采用機械傳動，傳動平穩，無沖擊，無故障，更換備件少，使用可靠。該閥分為上下兩層，工作時先由機械傳動開啟上閥，靠平衡配重自行關閉上閥，接著由機械傳動開啟下閥，靠平衡配重關閉下閥，這樣完成一次卸灰周期。雙層卸灰閥是冶金、有色、環保除塵設備中的理想卸灰閥。重錘翻板閥廣泛適 用于建材、冶金、化工、電力等行業。重錘翻板閥作為各類除設備的灰斗卸料裝置及各種磨機、烘干機、料倉等設備的給卸料裝置，防止野風吹入。 ...
1000X1000單層雙門重錘翻板閥_下載(dwg格式) 機械圖紙
