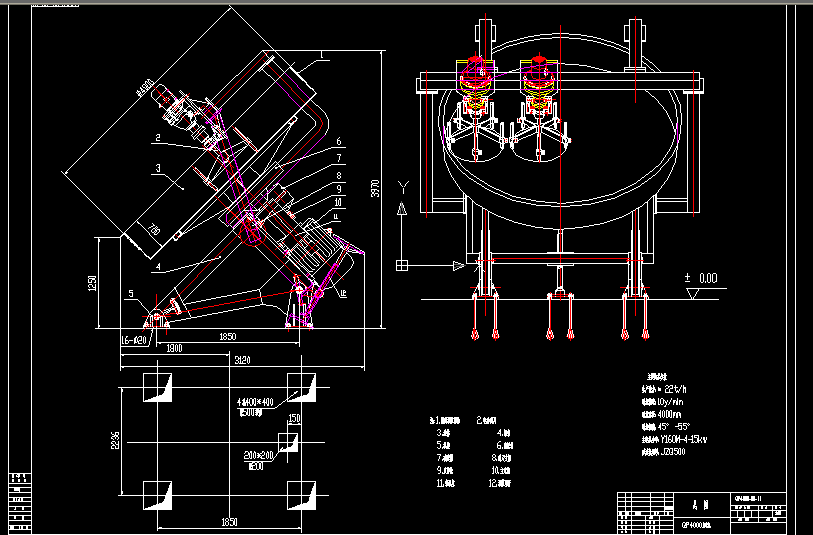

QP4000成球機
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 成球機是水泥、化工、爐料等專用設備。其特征是：該成球機有一主軸，主軸通過軸承連接在軸支架上，主軸上部連接有錐傘轉動器，主軸、錐傘轉動器連接有支架內，在支架的上端連接有料斗，支架上還連接有攪料器、返料器、球料道，在支架的下部連接有皮帶輸送機和球倉料斗。
成球機主要用于壓制難以成型的粉狀物料，其特點是成型壓力大、主機轉數可調、配有螺旋送料裝置。主機由電磁調速電機提供動力，經皮帶輪、圓柱齒輪減速機，通過棒銷聯軸器傳至主動軸。主動軸與被動軸通過開式齒輪保證同步運行。被動軸承座后邊裝有液壓裝置。螺旋送料裝置由電磁調速電機驅動，經皮帶輪、蝸桿減速器轉動，將被 壓物料強制壓入主進料口。由于電磁調速電機恒矩特性，當螺旋送料機的壓料量與主機所需物料量相等時，可以保持恒定的供料壓力使球團質量穩定。如供料量過大，則送料裝置的電過載;供料量過小則不成球。因此熟練的操作技是保證壓球正常工作的重要條件。液壓保護裝置是由液壓泵將高壓油打入液壓缸，使活塞產生軸向位移。活塞桿的前接頭頂在軸承座上以滿足生產壓力要求。當兩壓輥之間進料過多或進入金屬塊時，液壓缸活塞桿受壓過載，液壓泵會停機、蓄能器對壓力變化起緩沖作用、溢流閥開啟回油、活塞桿移位使壓輥間縫隙加大從而使硬物通過壓輥，系統壓恢復正常，可以保護壓輥不損壞。本機可以根據壓球密度的要求調整壓力，生產機動靈活。 ...
QP4000成球機_下載(dwg格式) 機械圖紙
