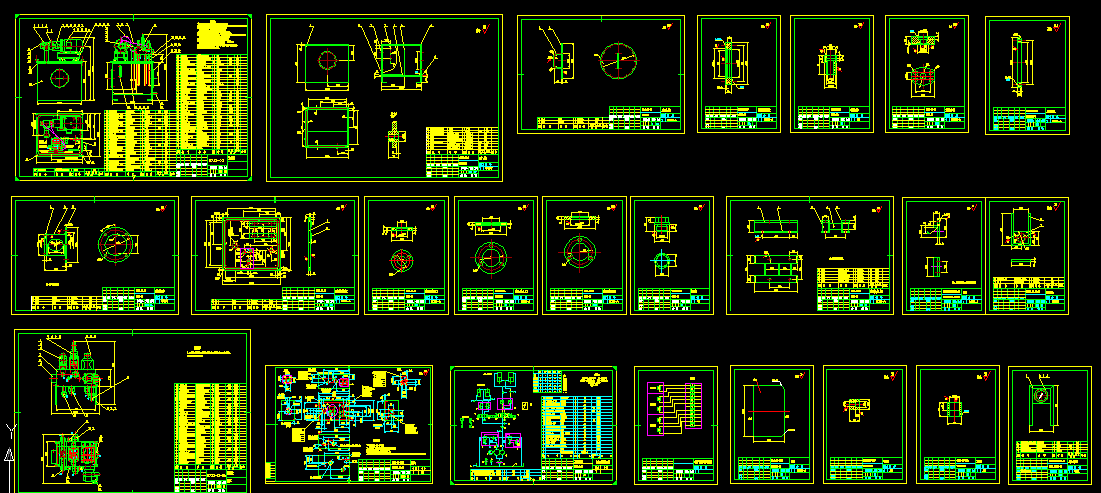

液壓站系統圖紙
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1、元件和密封件均應在保存期內，具有出廠檢驗證書的合格產品，自制件質檢合格。
2、液壓閥件、管件的油口和結合面均應用煤油清洗干凈，且用壓縮空氣吹干，流道內可及處用綢布擦試，不得有可見顆粒和纖維狀污物。
3、配管均應采用二次安裝的辦法進行，第一次為預裝即點焊接頭、法蘭。拆下后再焊接，脫脂、酸洗、中和、沖洗、鈍化處理并涂油防銹，而后正式安裝。
4、管件焊接采用氬弧焊，焊接質量不低于YBJ207-85規定的II級焊縫標準。
5、水平和垂直管路安裝的水平度和垂直度不大于2mm/m，彎管處的橢園率〈8%。閥裝置位置及各管路的位置可只作為參考，在安裝時根據實際情況可做變動。防塵蓋、油箱蓋板等處均應墊上耐油橡膠墊。
6、管路試壓：高壓管試驗壓力：20MPa，低壓管試驗壓力：2.5MPa，保壓十分鐘無滲漏。
7、裝配完成后應對管路進行循環沖洗，沖洗操作規范應符合YBJ207-85中的規定，沖洗后裝置內部清潔度不低于NAS1638中8級標準。
8、本裝置進入現場安裝前，應接上油缸進行模擬試驗和出廠試驗。試驗完成后，各外漏口均應采取防污染措施。
9、本裝置到液壓缸的管路根據液壓原理圖和現場實際制作。
...
