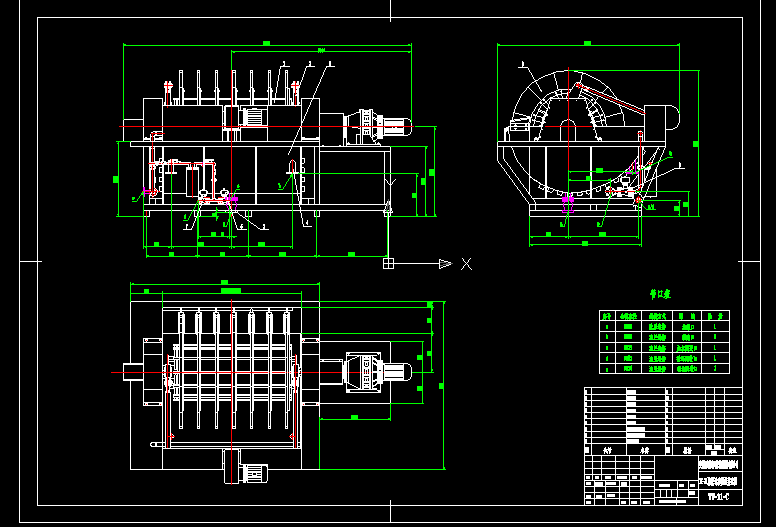

TT-21陶瓷過濾機總裝配圖
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 陶瓷過濾機是一種脫水設備，主要由輥筒系統、攪拌系統、給排礦系統、真空系統、濾液排放系統、刮料系統、反沖洗系統、聯合清洗（超聲波清洗、自動配酸清洗）系統、全自動控制系統、槽體、機架幾部分組成。
陶瓷過濾機工作基于毛細微孔的作用原理，采用微孔陶瓷作為過濾介質，利用微孔陶瓷大量狹小具有毛細作用原理設計的固液分離設備，在負壓工作狀態下的盤式過濾機，利用微孔陶瓷過濾板其獨特通水不透氣的特性，抽取陶瓷過濾板內腔真空產生與外部的壓差，使料槽內懸浮的物料在負壓的作用下吸附在陶瓷過濾板上，固體物料因不能通過微孔陶瓷過濾板被截留在陶瓷板表面，而液體因真空壓差的作用及陶瓷過濾板的親水性則順利通過進入氣液分配裝置(真空桶)外排或循環利用從而達到固液分離的目的。
陶瓷過濾機外形及機理與盤式真空過濾機的工作原理相類似，即在壓強差的作用下，懸浮液通過過濾介質時，顆粒被截留在介質表面形成濾餅，而液體則通過過濾介質流出，達到了固液分離的目的。其不同之處在于過濾介質—陶瓷過濾板具有產生毛細效應的微孔，使微孔中的毛細作用力大于真空所施加的力，使微孔始終保持充滿液體狀態，無論在什么情況下，陶瓷過濾板不允許空氣透過，由于沒有空氣透過，固液分離時能耗低、真空度高。 ...
TT-21陶瓷過濾機總裝配圖_下載(dwg格式) 機械圖紙
|
| |
