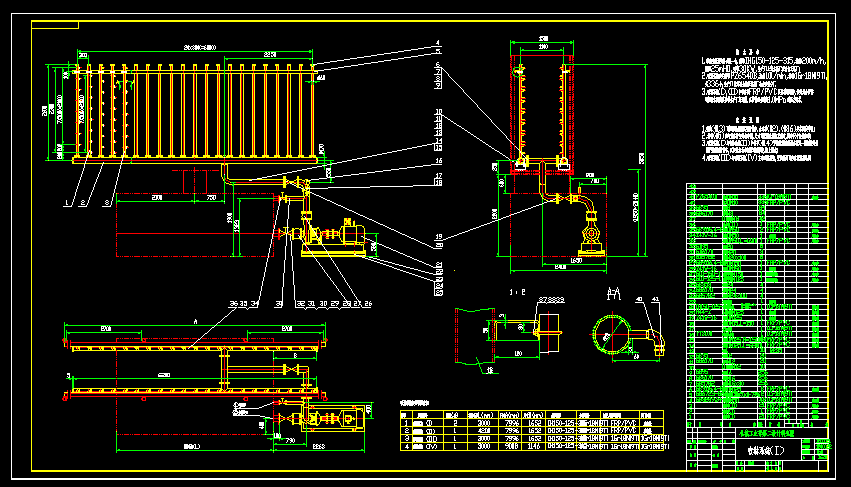

噴淋系統(I) L=3000mm
- 文件介紹：
- 該文件為 DWG 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1.每套噴淋系統臥式泵一臺,型號:IHG150-125-315,流量:200m/h,揚程:25mHO,功率:30KW,生產廠:上海水泵廠石油化工泵廠;
2.噴淋系統噴頭型號:PZ6540B,流量:10l/min,材料:1Gr18Ni9Ti,共336個,生產廠:北京冶金液壓機械廠冶金噴嘴分廠.
3.噴淋系統(I),(II)中管件用FRP/PVC復合材料制作,該類復合管件可根據本圖向復合管生產廠家訂做,各管件必須滿足1.0MPa的壓力要求.
安 裝 說 明:
1.墊塊(件13)可根據現場情況現場制作,分水管(件2),(件36)要求固定牢固;
2.槽鋼(件5)應與室體骨架焊接牢固,尺寸可根據現場情況確定,圖中尺寸僅供參考;
3.噴淋系統(I)與噴淋系統(II)中管子(件14)穿清洗機隧道淌水板處一段鋼管必須用不銹鋼鋼管制作,以便淌水板與鋼管連續焊接,防止漏水;
4.噴淋系統(III)與噴淋系統(IV)左右對稱安裝,安裝情況可參看清洗機總圖. ...
