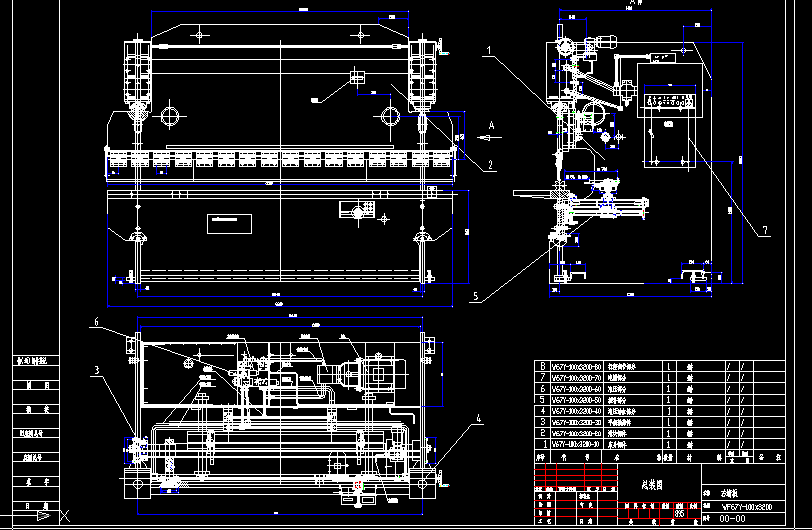

折彎機 WF67Y-100x3200
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 折彎機是一種能夠對薄板進行折彎的機器，其結構主要包括支架、工作臺和夾緊板，工作臺置于支架上，工作臺由底座和壓板構成，底座通過鉸鏈與夾緊板相連，底座由座殼、線圈和蓋板組成，線圈置于座殼的凹陷內，凹陷頂部覆有蓋板。使用時由導線對線圈通電，通電后對壓板產生引力，從而實現對壓板和底座之間薄板的夾持。由于采用了電磁力夾持，使得壓板可以做成多種工件要求，而且可對有側壁的工件進行加工，操作上也十分簡便。折彎機分為手動折彎機，液壓折彎機和數控折彎機。手動折彎機又分為機械手動折彎機和電動手動折彎機，液壓折彎機按同步方式又可分為：扭軸同步、機液同步，和電液同步。液壓折彎機按運動方式又可分為：上動式、下動式。
結構說明
1、滑塊部分：采用液壓傳動，滑塊部分由滑塊、油缸及機械擋塊微調結構組成。左右油缸固定在機架上，通過液壓使活塞（桿）帶動滑塊上下運動，機械擋塊由數控系統控制調節數值；
2、工作臺部分：由按鈕盒操縱，使電動機帶動擋料架前后移動，并由數控系統控制移動的距離，其最小讀數為0.01毫米（前后位置均有行程開關限位）；
3、同步系統：該機由扭軸、擺臂、關節軸承等組成的機械同步機構，結構簡單，性能穩定可靠，同步精度高。機械擋塊由電機調節，數控系統控制數值；
4、擋料機構：擋料采用電機傳動，通過鏈操帶動兩絲桿同步移動，數控系統控制擋料尺寸。 ...
