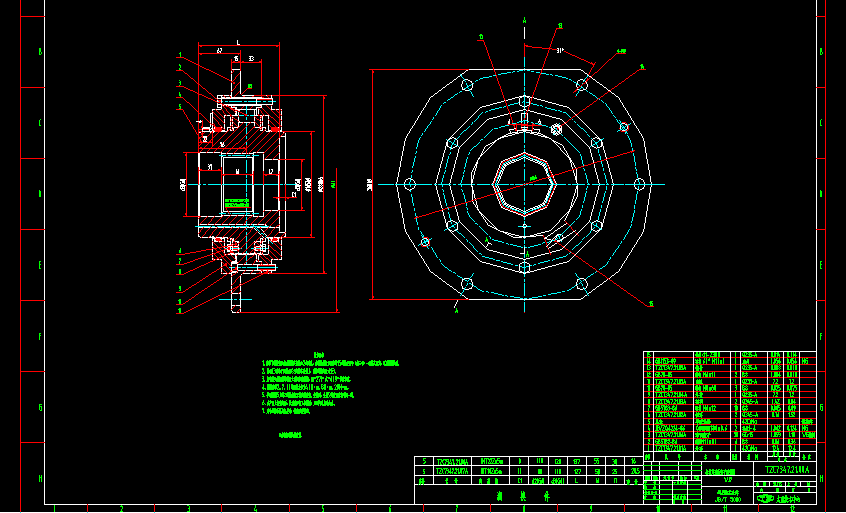

卷筒用球面滾子聯軸器
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1. 序號7螺栓裝配前在螺栓頭部鉆φ2的通孔，在螺栓擰緊后用序號15的鐵絲兩個（或三個）一組將其固定，以防螺栓松動。
2. 指針13對稱于兩螺釘頭之間焊在外蓋上，角焊縫焊角尺寸為3。
3. 所有螺紋緊固件的螺紋上涂厭氧膠粘接，用“271”或“609”號樂泰膠。
4. 螺栓序號2、7、10的預緊力矩為40N·m、8N·m、20N·m。
5. 半聯軸器5上的三道刻痕表示軸向補償量。安裝時，外蓋9外表面對準中間一道。
6. 在產品上安裝好后，從油嘴口打入潤滑脂，至通氣孔出油為止。
7. 序號8擋板厚度超差時，修磨后再裝配。
※未包括調換件重量。
...
