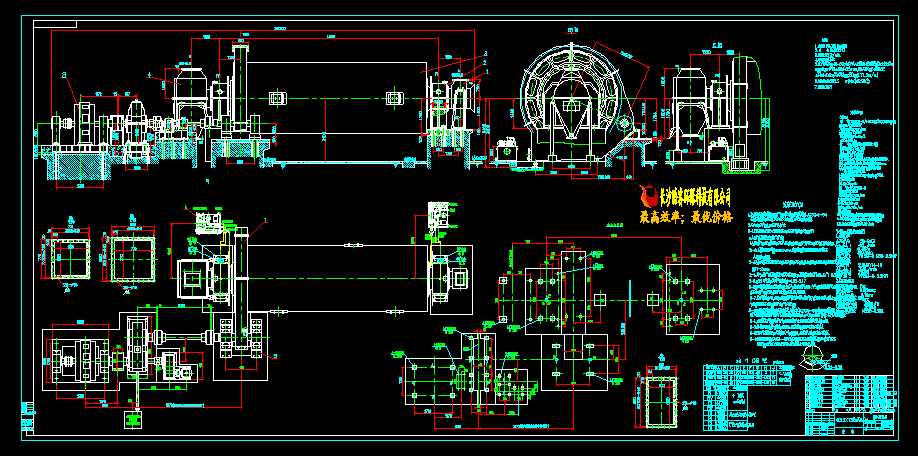

球磨機 Φ2.4×10m
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1.本磨機各部件組裝應符合各部件裝配圖及本磨機說明書中安裝要求部分的各項有關規定和要求
2.兩主軸承的底板中心距理論尺寸為14761, 回轉部分組裝后兩中空軸實測尺寸加上膨脹量10后,不符合上述尺寸時, 應以實際尺寸為準進行安裝, 尺寸允許偏差±2
3.兩主軸承球面瓦標高允許偏差為0.5, 并且要求出料端底板低于進料端(以球面瓦上表面為準)
4.磨機裝配后, 兩中空軸軸線的同軸度誤差不大于?1.0,主軸承球面瓦端面圓跳動偏差不大于1.1
5.回轉部分之中空軸與主軸承之球面瓦的接觸斑點及側隙等要求應符合主軸承裝配圖中的有關要求
6.傳動軸與減速器軸的同軸度偏差不大于?0.2
7.安裝大齒輪時大齒圈與筒體法蘭按標記找正后方可裝配.
8.裝配后大齒圈徑向圓跳動誤差在每米節圓直徑上不大于0.25,端面圓跳動在每米節圓直徑上不大于于0.35,大齒圈與小齒輪裝配后的齒側間隙最小為1.92,最大為2.4,且保證間隙均勻
9.主電機,主減速機的安裝應符合有關技術文件的各項要求
10.主軸承潤滑裝置和主電機軸承潤滑裝置所需冷卻水管由用戶根據實際情況自行配置
11.主電機軸承的潤滑管道根據實際情況由用戶自行配置
12.所有潤滑裝置,冷卻水管道均在現場配作
13.圖中標高以車間地平為0.000作為基準
14.主減速器潤滑站根據現場情況布置
15.主電機尺寸為江西電機廠電機尺寸 ...
