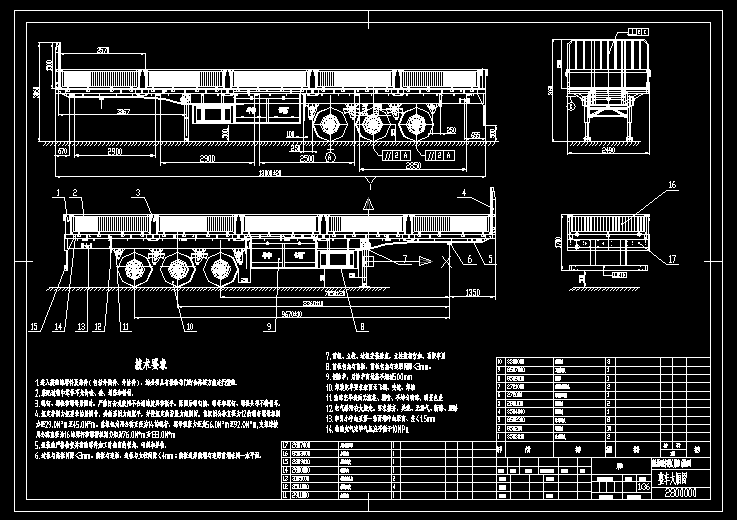

整車大廂圖
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1.進入裝配的零件及部件（包括外購件、外協件），均必須具有檢驗部門的合格證方能進行裝配
2.裝配過程中零件不允許磕、碰、劃傷和銹蝕
3.螺釘、螺栓和螺母緊固時，嚴禁打擊或使用不合適的旋具和扳手，緊固后螺釘槽、螺母和螺釘，螺栓頭部不得損壞
4.組裝前嚴格檢查并清楚零件加工時殘留的銳角、毛刺和異物
6.邊板與底板間隙小于等于3mm，前板與邊板、邊板與立柱間隙小于等于4mm，前板邊邦前端與邊梁前端在同一水平面
7.前板、立柱、邊板安裝垂直，立柱拔插自如、頂緊牢固
7.前板包角與前板、前板包角與邊梁間隙小于等于3mm
8.側防護、后防護離地高不超過500mm
9.焊裝完畢要求表面無飛濺、漏噴、不均勻噴漆、明細色差
11.電氣路沿右大梁走，要求整齊、，美觀、無漏氣、斷路、短路
12.牽引小中心至第一軸兩端中心距離，差小于等于1.5mm
13.輪胎充氣完畢氣壓應不低于10MPa ...
