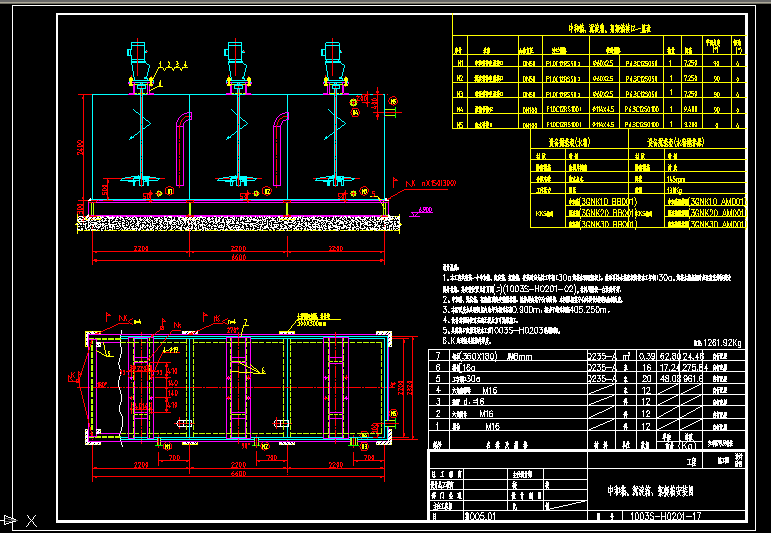

中和箱、沉淀箱、絮凝箱安裝圖 1003S-H0201-17
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 設計說明：
1、本工程共安裝一個中和箱、沉淀箱、絮凝箱，安裝時應先將工字鋼Ι30a焊接在預埋鋼板上，然后再將水箱底板焊接在工字鋼Ι30a。焊接水箱底板時應注意先焊接再涂鱗片樹脂，其安裝位置見首頁圖(二)(1003S-H0201-02),材料用量按一臺設備開列。
2、中和箱、沉淀箱、絮凝箱頂部安裝攪拌器，攪拌器由萊寧公司供貨，本圖根據萊寧公司提供的圖紙繪制而成。
3、本圖以廢水處理間室內地坪為相對標高0.900m，相當于絕對標高405.250m。
4、設備到現場核對基礎無誤后方可澆灌施工。
5、具體接口位置詳見本工程1003S-H0203卷冊圖紙。
6、K為連接處最薄件厚度。
...
