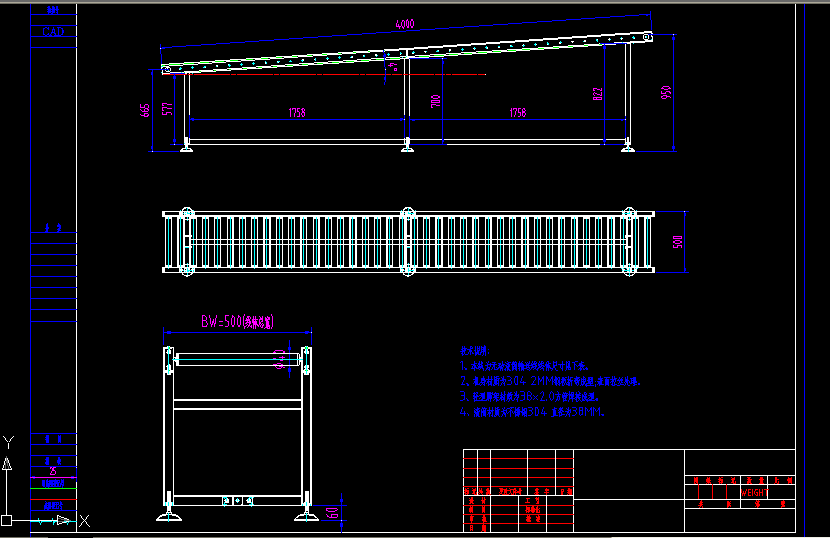

輥筒線圖紙
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術說明:
1、本線為無動滾筒輸送線線體尺寸見下表。
2、機身材質為304 2MM鋼板折彎成型;表面拉絲處理。
3、輕型腳架材質為38*2.0方管焊接成型。
4、滾筒材質為不銹鋼304 直徑為38MM。
輥筒線利用按一定間距架設在固定支架上的若干個輥子來輸送成件物品的輸送機。固定支架一般由若干個直線或曲線的分段按需要拼成。輥子輸送機可以單獨使用，也可在流水線上與其他輸送機或工作機械配合使用，具有結構簡單、工作可靠、安裝拆卸方便、易于維修、線路布置靈活等優點。這種輸送機按輥子是否具有驅動裝置，可分為無動力式和動力式兩類。具有結構簡單、運行可靠、維護方便、可輸送高溫物品、節能等特點，適合于運送成件物品。輥子輸送機分動力型和無動力型，可以實現直線、曲線、水平、傾斜運行，并能完成分流、合流等要求，實現物品在機上加工、裝配、試驗、包裝、挑選等工藝。
輥筒線適用于各類箱、包、托盤等件貨的輸送，散料、小件物品或不規則的物品需放在托盤上或周轉箱內輸送。能夠輸送單件重量很大的物料，或承受較大的沖擊載荷。結構形式：按驅動方式可分為動力滾筒線和無動力滾筒線，按布置形式可分為水平輸送滾筒線、傾斜輸送滾筒 線和轉彎滾筒線。標準規滾筒線內寬度為200、300、400、500、1200mm等。轉彎滾筒線標準轉彎內半徑為600、900、1200mm等。直段滾筒所用的滾筒直徑有38、50、 60、76、89mm等。 ...
輥筒線圖紙_下載(dwg格式) 機械圖紙
