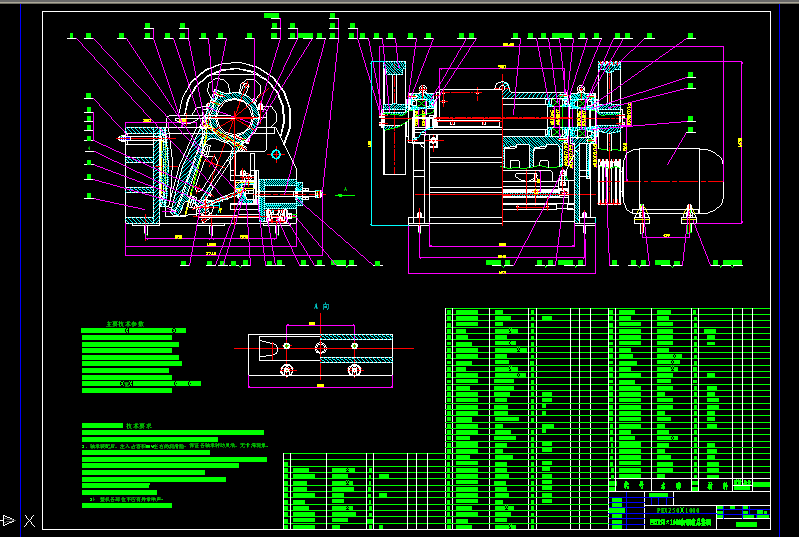

PEX250×1000細顎破碎機總裝圖
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 主要技術參數
1、進料口尺寸（寬X長） mm 250X1000
2、最大進料塊尺寸 mm 210
3、排料口調整范圍 mm 25--60
4、偏心軸轉速 rpm 330
5、處理能力 T/h 30--65
6、電動機 型號 Y280M-8
功率 kW 30
轉速 rpm 740
7、外形尺寸（長X寬X高） mm 2845X1745X1450
8、質量 kg 6570
技術要求
1、安裝機架或動顎的端蓋時采用紙墊的多少或厚薄，應按測定情況而定，以剛好
壓住軸承外圈端面為佳（左側機架軸承孔的端蓋例外）。
2、軸承裝配后，注入占容積50%左右的潤滑脂，保證各軸承轉動靈活，無卡滯現象。
3、肘板與肘板墊接觸應均勻，其間隙不得大于1.5毫米。
4、鄂板與前墻支撐面和動顎支撐面間應接觸均勻，其最大縫隙不得大于1.5毫米。
5、螺套（PEX25100-40)裝入機架相應孔后，應將其與機架點焊牢固。
6、活動鄂板與固定鄂板的間隙調整范圍為15-50毫米。
7、整機裝配后，應進行空載試車，連續運轉時間不少于2小時，
1） 軸承溫升不超過30 C.
2） 飛輪、大帶輪運轉平穩。
3） 整機各部位不應有異常響聲。
4） 各緊固件應牢靠，無松動現象。
...
PEX250×1000細顎破碎機總裝圖_下載(dwg格式) 機械圖紙
