風機圖紙9-19 5A
- 文件介紹：

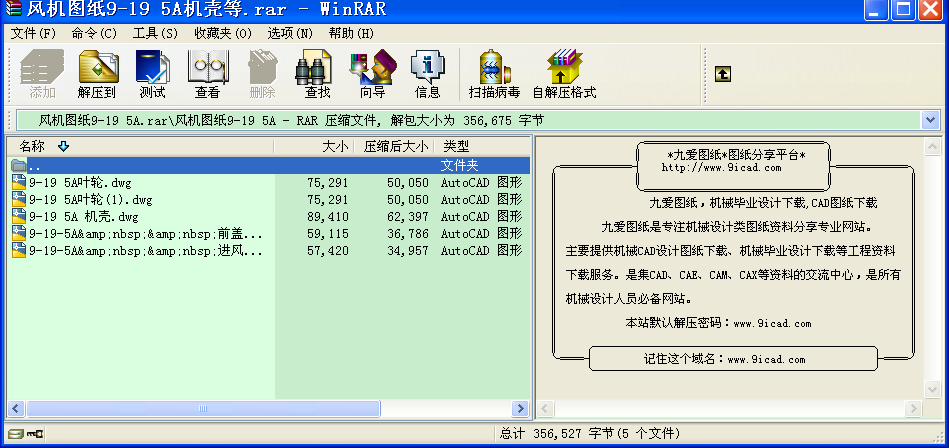

- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1.焊接時采用不低于母材強度的焊條。焊縫不允許有裂紋、咬肉、
氣孔、夾渣、凹凸、燒穿和未焊透等缺陷。
2.軸盤與后盤之間的間隙，在鉚釘2倍直徑范圍內不大于0.1，其余
部位不大于0.3，鉚釘頭部應光滑平整，局部劃傷深度不得大于
0.4。
3.葉片型線與樣板間的間隙部大于1。
4.任意三個相鄰葉片于出口端的兩個弦長之差不大于2。
5.葉輪應經動平衡校正，每個校正面允許的殘余不平衡量不大于
gmm.采用配重方法平衡，每個校正面上的平衡塊不多于兩
塊，其相位差不大于90°，配重塊的厚度不大于母材的厚度，采
用圍焊。
注：1.葉輪的最高工作轉速為2900r/min。
2.本圖系右旋風機的葉輪圖，左旋風機的葉輪圖按本圖反制。
技術要求
1.本圖機殼為右旋風機配套,左旋機殼按圖反制。
2.焊接質量按JB/T10214-2000《通風機鉚焊件技術條件》之規定制造、驗收。
3.焊縫應整齊平整，呈現均勻波紋狀，并清除濺屑與熔渣，不得有宏觀裂紋。
4.所有切割邊均進行打磨，保證無毛刺及切割波紋。
5.若筋板和螺栓孔發生干涉時,允許串動筋板或少用螺栓孔。
6.對口法蘭在下料時應適當加長,待組焊時根據現場尺寸切割。
7.未注三角筋位置均位于兩螺栓孔之間并且可調整。
技術要求
1.焊接質量按JB/T10214-2000《通風機鉚焊件技術條件》之規定制造、驗收。
2.焊縫應整齊平整，呈現均勻波紋狀，并清除濺屑與熔渣，不得有宏觀裂紋。
3.進風口錐型筒型線與樣板間隙不大于4.5mm。
4.切割周邊應進行打磨，保證無毛刺及切割波紋。 ...
風機圖紙9-19 5A_下載(rar格式) 機械圖紙
