玩具電話機注塑模
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-

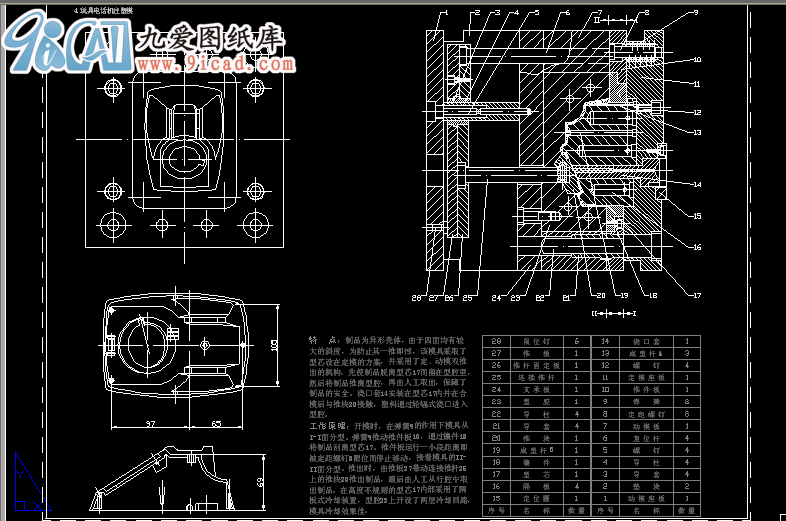

- 特點：制品為異性殼體，由于四面均有較大的斜度，為防止其一推即掉，改模具采取了型芯設在定模的方案，并采用了動、定模雙推出的機構，先使制品脫離型芯17而留在型腔里，然后將制品推離型腔，再由人工取出，保障了制品的安全，澆口套14安裝在型芯14內并在合模后與推塊20接觸，塑料通過輪輻式澆口進入型腔。
工作原理：開模時，在彈簧9的作用下模具從I-I面分型，彈簧9推動推件板10，通過鑲件18將制品刮離型芯17，推件板運行一小段距離即被定距螺釘8限位而停止移動，接著模具的II-II面分型，推出時，由推板27帶動連接推桿25上的推塊20推出制品，最后由人工從行腔中取出制品，在高度不同的型芯17內部采用了隔板式冷卻裝置，型腔23上開設了兩層冷卻回路，模具冷卻效果佳。 ...
玩具電話機注塑模_下載(dwg格式) 機械圖紙
