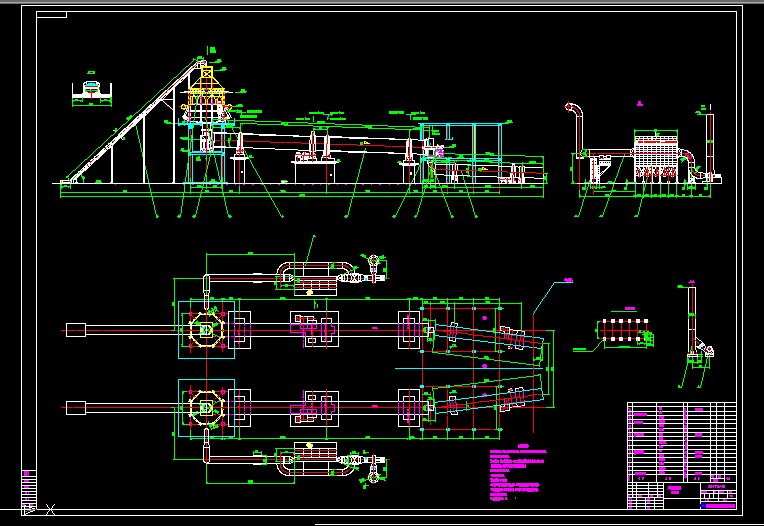

豎式預熱器回轉窯煅燒白云石工藝圖cad圖紙 ZK-TYMY-02
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
本項目設計規模為生產25t/h活性煅白的回轉窯，回轉窯請按下列委托條件及任務要求進行設計。
1.回轉窯托輥及傳動裝置基礎3個.
2.預熱器基礎：包括預熱器支撐結構、各層上下鋼梯、預熱器推桿操作平臺欄桿及上部防雨棚、 轉運溜槽支撐基礎、預熱器液壓動力裝置安置簡易房間及基礎.
3.回轉窯走臺及傳動裝置防雨棚.
4.回轉窯窯頭廠房設計.
5.產品在制造廠不進行總裝。
6.沿窯中心線方向的地腳螺栓孔與地面成3.5%傾斜度,使地腳螺栓垂直于基礎平面。
7.以帶擋輪支承底座之中心線為安裝基準、圖中括號( )中尺寸為計算筒體熱膨脹量。
8.煙囪和風機基礎現場處理。
9.本系統用水量30m3 /h。
...
