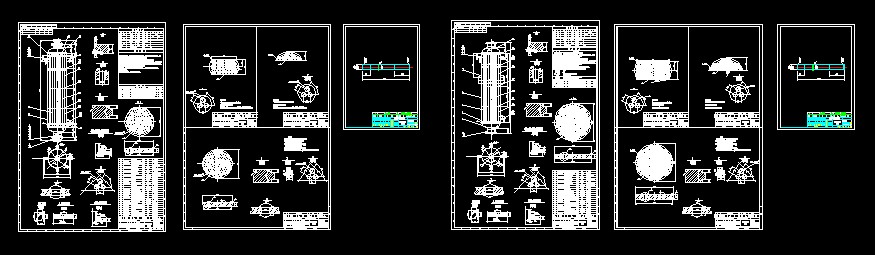

蒸發器加熱室（兩種）套圖cad圖紙
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1、本設備按GB150-1998《鋼制壓力容器》，GB151-1999《管殼式換熱器》進行設計、制造、檢驗和驗收，并接受國家質量技術監督局頒發的《壓力容器安全技術監察規程》的監督。
2、鋼板材應符合GB6654標準、鋼管符合GB8163標準、鍛件符合JB4726標準。
3、焊接結構型式及尺寸除注明外，按HG20583－98中規定，焊接規程為JB／T4709－2000《鋼制壓力容器焊接規程》全焊透工藝要求，手工焊條:16MnR之間:J507焊條16MnR與20鋼之間用J427焊條。角焊縫均為單面連續焊，焊縫高度為較薄件厚度,法蘭焊接按相應的法蘭標準執行。
4、容器上的A、B類焊接接頭應進行20％射線檢測且不小于250mm檢測長度，符合JB4730.2－2005規定Ⅲ級合格。
5、設備開口方位參照本圖進行，設備制成后，外表面涂底漆兩道。
技術要求
1.管孔直徑及其偏差根據換熱器的級別按表中相對應的I級或II級加工
2.折流板應矯平后加工,加工后去掉毛刺
3.96%的孔孔橋寬度不得小于13.35mm，;最小孔橋寬度（的孔橋數）不得小于7.15mm
技術要求
1.本鍛件應按JB4726-2000制造與驗收,驗收級別為II級
2.管板密封面及表面不得有裂紋以及降低強度或連接可靠性的缺陷， 密封面應與軸線垂直,其垂直度公差為0.9mm
3.管孔應嚴格垂直于管板密封面,其垂直度公差為0.9mm鉆孔后應除去管孔周邊的毛刺,孔表面不允許存在貫通的縱向條痕
4.機加工表面未注線性尺寸的極限偏差按GB/T1804的m級 ...
