巷道堆垛類自動化立體車庫.rar

文件大小： 2.85 MB
下載次數：
文件評級：
更新時間：2014-04-08
發布人： 2577956052

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

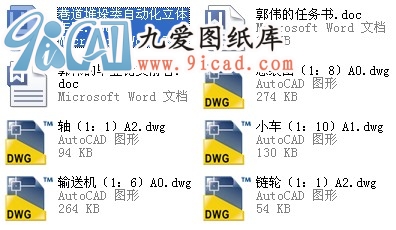

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要
近年來，隨著經濟的發展，我國的城市化水平加快和人民生活水平的提高，汽車的數量不斷增加。但與此同時，汽車停車場地的增長卻不能與之同步，汽車泊位與汽車數量嚴重比例失調，由此帶來停車難，違章停車，停車管理困難等一系列問題。由此，自動化立體車庫便應運而生了。
本篇論文論述了我在做大學本科工學學士畢業設計期間所從事的設計課題——自動化立體停車設備的設計過程。
目前社會上有很多成熟技術的停車設備比如：升降橫移類；垂直循環類；水平循環類；平面移動類；巷道堆垛類；垂直升降類；簡易升降類。通過對這些車庫類型特點的比較與分析，我最終選擇了巷道堆垛類作為設計的車庫類型。
論文以研究工作的進展順序為序，分章、節逐一論述了課題的來源，目的及意義，設計過程，在設計中遇到的問題與難點及其解決方法與措施。在設計過程部分，詳細論述了設備總體結構設計、橫移傳動系統設計、運輸傳動系統設計、存取車結構設計、控制系統設計和安全防護設計。
關鍵詞立體停車設備結構設計控制系統 PLC 安全性
目錄

摘要…………………………………………………………………Ⅰ
Abstract……………………………………………………………Ⅱ
第1章緒論 ……………………………………………………… 1
1.1 課題的來源,目的及意義……………………………………1
1.2 機械式立體停車庫的概述………………………………… 2
1.2.1 幾種機械停車設備的特點及比較……………………3
1.3 自動化立體車庫的控制系統………………………………4
1.3.1 自動收費管理系統……………………………………5
1.3.2 自動存取車系統………………………………………5
1.3.3 遠程診斷系統…………………………………………5
1.3.4 自動道閘………………………………………………6
1.3.5 監控安保系統…………………………………………6
1.4 國內外研究現狀……………………………………………6
1.5 研究的主要內容……………………………………………8
1.6 課題的主要技術指標………………………………………9
第2章立體車庫總體結構的研究及設計…………………………10
2.1 機械立體車庫的總體方案確定……………………………10
2.2 傳動機構的主要參數………………………………………12
2.3 升降驅動系統………………………………………………12
2.4 車輛存取方式………………………………………………13
2.5 巷道堆垛式立體停車系統的控制系統……………………16
第3章機械系統傳動設計…………………………………………18
3.1 傳動鏈和鏈輪的選擇………………………………………18
3.2 鏈的設計計算………………………………………………17
3.3 鏈輪的設計計算……………………………………………22
3.3.1 設計鏈輪尺寸…………………………………………22
3.3.2 確定鏈輪結構…………………………………………29
3.4 滾子鏈的靜強度計算……………………………………… 29
3.5 鏈條的使用壽命計算……………………………………… 31
3.6 鏈條的耐磨工作能力計算…………………………………33
3.7 存取機構電機與減速器……………………………………36
3.7.1 橫移機構電機…………………………………… 36
3.7.2 微橫移機構電機………………………………………36
3.7.3 選用減速器……………………………………………37
3.7.4 存取機構中聯軸器的選擇……………………………37
3.8 軸承的選擇………………………………………………… 38
3.9 軸的選擇…………………………………………………… 38
3.9.1 選擇材料…………………………………………… 38
3.9.2 初步估算軸徑……………………………………… 39
3.9.3 軸的結構設計…………………………………………39
3.9.4 軸上的受力分析………………………………………40
3.9.5 軸的強度校核…………………………………………41
3.10 板式輸送機……………………………………………… 43
3.10.1 板式輸送機主要部件的結構形式…………………43
3.10.2 主要參數的選擇與計算……………………………46
第4章立體車庫提升系統的設計…………………………………49
4.1 立體車庫提升系統的整體布置……………………………49
4.2 曳引系統研究分析…………………………………………50
4.2.1 提升系統曳引力的分析計算…………………………50
4.2.2 與曳引力有關的因素及其分析…………………… 51
4.3 系統曳引能力的驗算………………………………………53
4.4 安全機構的設計……………………………………………54
4.4.1 超速保護系統…………………………………………55
4.4.2 撞底緩沖裝置…………………………………………56
第5章經濟性分析……………………………………………… 58
結論………………………………………………………………… 61
專題部分…………………………………………………………… 63
致謝………………………………………………………………… 75
參考文獻…………………………………………………………… 76
附錄1……………………………………………………………… 77
附錄2……………………………………………………………… 83
...
