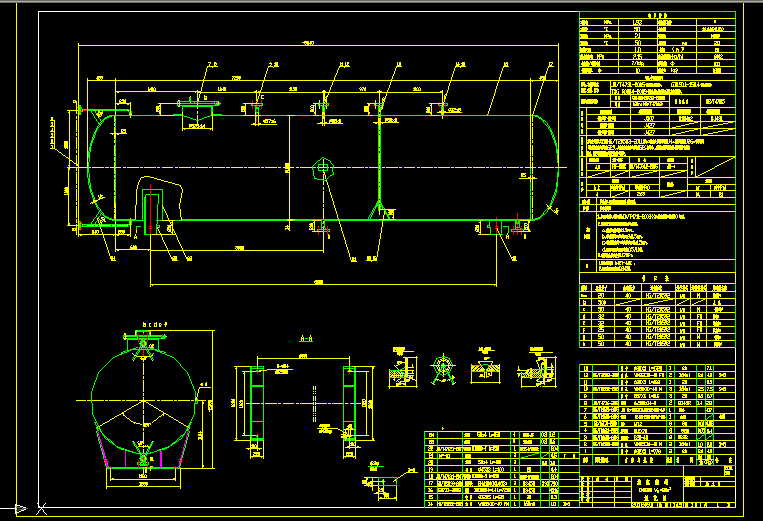

液氨儲罐cad圖紙 DN1800
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1..本設備的油漆、包裝運輸按JB/T4711-2003<<壓力容器涂敷與運輸包裝>>的規定。
2.液位計上下兩接管的裝配應符合如下公差要求。
a.兩接管距離允差為±1.5mm。
b.通過兩接管中心垂線的間距不大于1.5mm。
c.通過兩接管法蘭中心的垂直線間距不大于1.5mm。
d.法蘭面的垂直度公差不得大于0.5/100。
3.容器的最高允許壓力為2.17MPa
4.檢驗合格后，設備外表現涂紅丹防銹漆，灰漆各兩遍。
5.管口方位按本圖
6.焊接接頭型式及尺寸按HG/T20583-2011規定，對接接頭手弧焊為DU4，埋弧焊為DU26，帶補強圈的接管與殼體間焊接按G29，其它接管與殼體的焊接按G2(全焊透）,未規定角焊縫焊角尺寸按焊件中較薄者厚度，法蘭的焊接按相應法蘭標準中的規定。
注
1.所配安全閥型號為 A42Y-4.0C 。
2.人孔筒節及法蘭蓋材料改為Q345R。 ...
