厚壁彎管機cad圖紙 GZ001-000-00
  • 該文件為dwg格式
  • 文件大小： 254.97 KB
  • 下載次數：
  • 文件評級：
  • 更新時間：2014-09-13
  • 發 布 人： kongbei
  • 文件下載：

  • 立即下載

  • 文件介紹：
  • 該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

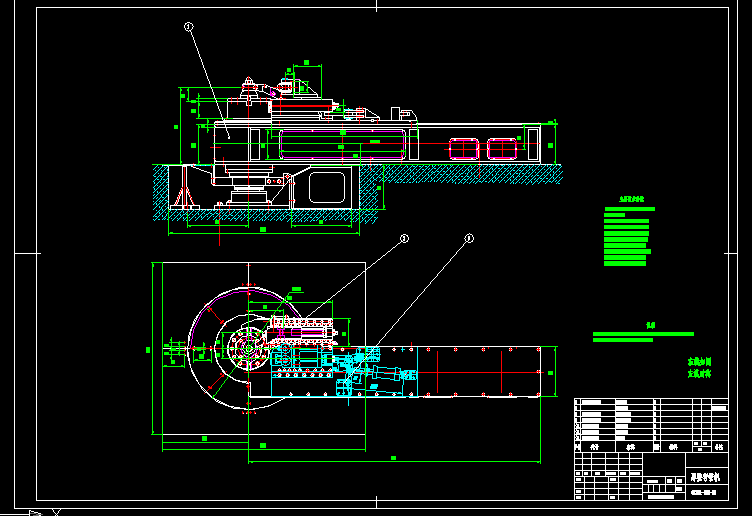

  • 厚壁彎管機cad圖紙 GZ001-000-00

  • 說明
    1.厚壁彎管機分左彎（俯視順時針方向）機和右彎（俯視逆時針方向）機兩種，
    2.右彎機按本圖右件制作，左彎機則對稱制作。

    技術參數
    1. 額定彎管力矩： 80KN-m(8t.m)
    2. 彎管規格：
    2.1 彎曲管徑 ： ≤Φ76mm
    2.2 管壁： 4mm-12mm
    2.3 彎曲半徑： ≤R350mm
    2.4 回轉角度： ≤200°
    3. 彎曲中心高度： 900mm
    4. 彎管轉速： 0-2r/min
    5. 夾緊最大行程： 100mm
    6. 滾輪頂緊最大行程： 100mm
    ...
