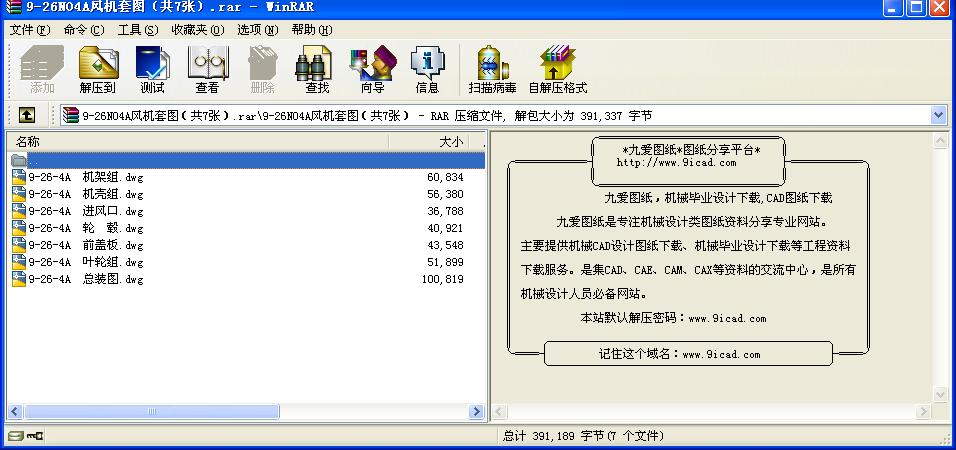

9-26NO4A風機套圖（共7張）
- 文件介紹：
- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1.本圖為軸向進氣，出口0右旋風機，左旋按本圖反制。
2.本系列風機出口角度可按用戶要求設計制作。
3.風機啟動時，應關閉所有調節閥門，在空載情況下啟動。
4.風機配用低壓電機，應采用降壓?jiǎn)?dòng)的方式。
5.風機的基礎布置，一般采用二次灌漿的方式固定。
技術要求
1.支架制作應符合《通風機鉚焊件技術條件》之相關規定。
2.焊接時注意，焊件變形不得影響面板的平面度及垂直度。
3.焊縫均應進行著色檢驗，不允許有焊接裂紋等缺陷存在。
4.支架制作完成后應進行消除應力處理。
注：此風機配用132S1-2的電動機。
技術要求
1.本圖機殼為右旋風機配套,左旋機殼按圖反制。
2.焊接質量按JB/T10214-2000《通風機鉚焊件技術條件》之規定制造、驗收。
3.焊縫應整齊平整，呈現均勻波紋狀，并清除濺屑與熔渣，不得有宏觀裂紋。
4.所有切割邊均進行打磨，保證無毛刺及切割波紋。
5.若筋板和螺栓孔發生干涉時,允許串動筋板或少用螺栓孔。
6.對口法蘭在下料時應適當加長,待組焊時根據現場尺寸切割。
7.未注三角筋位置均位于兩螺栓孔之間并且可調整。
技術要求
1.焊接質量按JB/T10214-2000《通風機鉚焊件技術條件》之規定制造、驗收。
2.焊縫應整齊平整，呈現均勻波紋狀，并清除濺屑與熔渣，不得有宏觀裂紋。
3.進風口錐型筒型線與樣板間隙不大于3mm。
4.切割周邊應進行打磨，保證無毛刺及切割波紋。 ...
