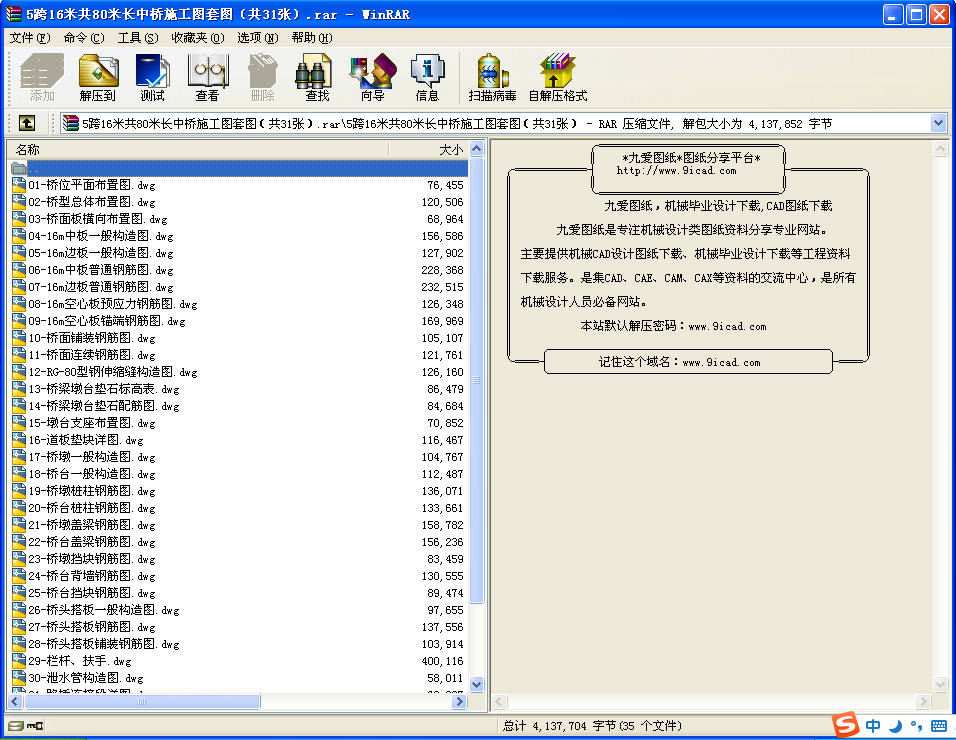

5跨16米共80米長中橋施工圖套圖（共31張）
- 文件介紹：
- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1、本套圖紙尺寸除標高以米計，鋼筋直徑以毫米計外，余均以厘米為單位；
2、本圖的高程系統為1985國家高程基準；
3、本橋為5跨16米的預應力砼空心板梁，上部結構為預應力砼空心板梁（后張法）， 下部結構為^100cm兩柱式墩、臺，基礎為^100cm鉆孔灌注樁基礎；
4、本橋的設計荷載：公路-Ⅱ級；
5、本橋處于R=3000米的豎曲線上，縱坡為3.00%；
6、橋面寬度為50cm（緣石和欄桿）+800cm（行車道）+50cm（緣石和欄桿）；
7、本橋橋面鋪裝為厚13厘米C40防水混凝土；
8、本橋橋墩單樁容許承載力不少于2100KN，橋臺單樁容許承載力不少于1800KN；
9、本橋采用五跨一聯，在0、5號臺上設置伸縮縫，詳見《橋面連續構造圖》和《伸縮縫構造圖》；
10、本橋在0、5號臺后設置8米長的橋頭搭板，詳見《橋頭搭板一般構造圖》。
附注
1、本圖尺寸均以厘米計；
2、橋面橫坡由墊塊和橋面鋪裝進行共同調整而得；
3、本橋采用橋墩蓋梁上設置^200*42mm圓板式橡膠支座，共計128塊； 橋臺蓋梁上設置^200*42mm四氟圓板式橡膠支座，共計32塊。
技術要求
1、本圖尺寸除鋼筋直徑以毫米計外，余均以厘米計；
2、空心板封頭部分構造參見錨端鋼筋圖；
3、為了保證鉸縫澆筑質量，鉸縫端部1130mm范圍內采用 M40水泥砂填筑，其余部分采用C40砼；
4、鉸縫內鋼筋僅布置在跨中左右各一定長度內，施工中先形 成骨架后整體放入鉸內，并與預制板鋼筋N8綁扎在一起；
5、板底墊塊橫坡i%和λ由蓋梁墊塊頂面標高差確定；δ為縱坡調整塊的高度；
6、板底墊塊為調整橋面標高，墊塊厚度值見《道板墊塊詳圖》；
7、預制時應注意楔形塊傾斜方向。
技術要求
1、本圖尺寸除鋼筋直徑以毫米計外，余均以厘米計；
2、由于預應力空心板上拱，使跨中鋪裝層減薄，以最小鋪 裝層厚度10厘米作為控制，橋面標高按設計標高，圖 中混凝土工程量按13厘米等厚計算。
3、圖示為邊跨配筋，中跨可同樣參考。
附注
1、本圖尺寸均以厘米計；
2、縱向墊塊應與橫向墊塊結合起來考慮，本圖與梁板一般構造圖一起使用；
3、板底墊塊橫坡i%和λ由蓋梁墊塊頂面標高差確定；
4、δ為縱坡調整塊的高度,數值為本跨實際縱坡乘以墊塊長60cm；
5、墩臺帽水平臺階與墩臺帽一起澆筑成形，并布置鋼筋網；
6、橫向墊塊高的設置應與橫向方向協調；
7、縱坡方向不同時，墊塊位置與之相應協調，如圖所示；
8、施工中應注意最后須適當調整橋面鋪裝厚度達到橋面設計高；
9、墩臺的編號及孔號見橋型方案布置圖。 ...
