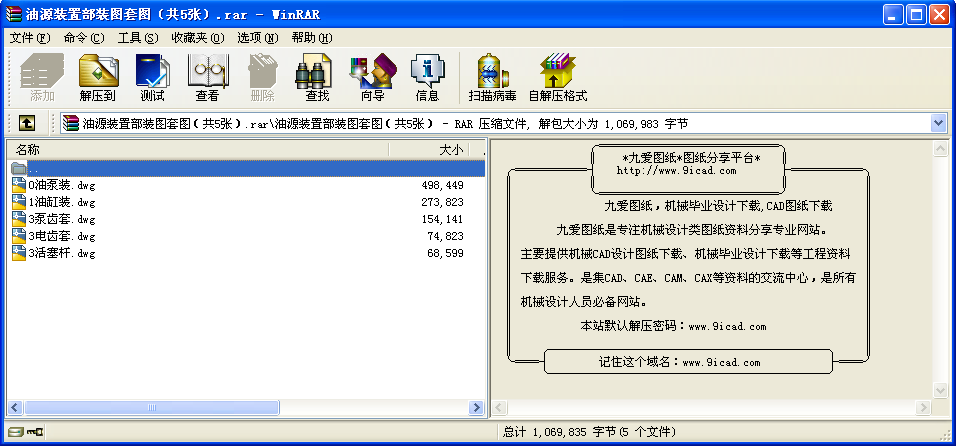

油源裝置部裝圖套圖（共5張）
- 文件介紹：
- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1.系統安裝前，嚴格按照設備清單所要求的規格、型號、數量及材質 進行檢查， 經確認無誤后，方可進入安裝。
2.安裝系統前，先做電機基礎，并按電機底座所要求的螺栓孔尺寸 預埋地角螺栓。
3.安裝電機底座時，應做水平找正，保證電動機的安裝平面應在同 平面內，其平面度不大于0.05mm。
4.所有鋼制管路必須酸洗除銹，然后用汽油清洗干凈，并作好防塵保護。
5.各元件的聯結螺栓，應按設計力矩緊固，保證受力均勻。
6.現場配制高的低壓管路，應排列有序、整齊、美觀，并在合適的位置 用配套的管卡與基礎或地面緊固。
7.根據現場條件，最好將所有的高低壓管路，電源線及信號線排設在地溝內，確保系統可靠、安全地工作。
8.系統安裝后，應做耐壓實驗(實驗壓力35MPa)，檢查無任何外漏現象后，方可投入正常工作。
技術要求
1.裝配前，各零件要嚴格清洗干凈，各接觸表面不得有毛刺和雜物。
2.裝配時，應注意各密封件的保護，不得有任何損傷。
3.油缸裝配后，應進行內壓和外漏實驗，實驗壓力31.5Mpa，不得有外漏。
4.除活塞桿外，油缸外表面噴涂橘紅色面漆。外露油口加堵保護。
技術要求
1.調質處理HB220-260。
2.未注尺寸公差按IT14，軸用h14、孔用H14、 長度按±IT14級控制。
技術要求
1.溝槽底圓角Ｒ0.5，溝槽棱角0.5×45°，溝槽表面粗糙度3.2。
2.零件粗加工后，調質處理HB220—260。
3.φ125f9外圓鍍鉻，鍍層厚度0.05—0.07mm。 ...
油源裝置部裝圖套圖（共5張）_下載(rar格式) 機械圖紙
|
|
| |
