平口鉗裝配圖
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-

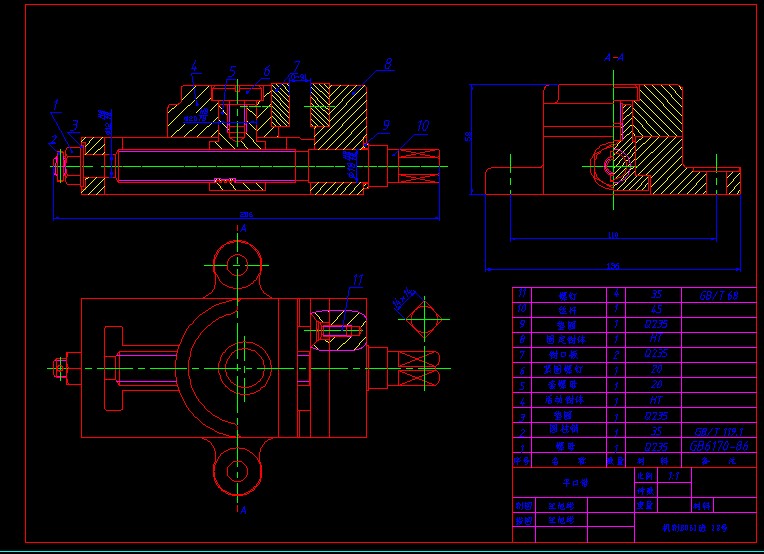

- 平口鉗裝配圖
平口鉗又名機用虎鉗，是一種通用夾具，常用于安裝小型工件，它是銑床、鉆床的隨機附件，將其固定在機床工作臺上，用來夾持工件進行切削加工。
平口鉗的用途
平口鉗是用于銑床、鉆床、磨床，用來夾持工件的機床附件。
平口鉗的工作原理
用扳手轉動絲杠，通過絲杠螺母帶動活動鉗身移動，形成對工件的加緊與松開。被夾工件的尺寸不得超過70毫米。
平口鉗的構造
平口鉗的裝配結構是可拆卸的螺紋連接和銷連接；活動鉗身的直線運動是由螺旋運動轉變的；工作表面是螺旋副、導軌副及間隙配合的軸和孔的摩擦面。由圖2-2可見，平口鉗組成簡練，結構緊湊。 ...
