開鐵口機鉆孔馬達
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-

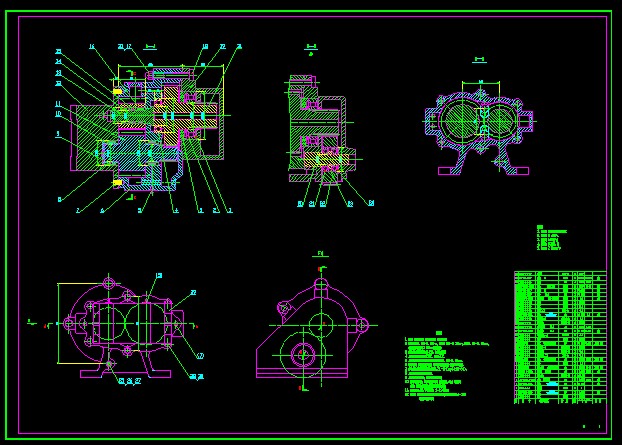

- 開鐵口機鉆孔馬達
技術要求
1.裝配前,所有零件去毛刺,并用煤油清洗干凈,軸承用汽油清洗.
2.軸承間隙高速軸0.03~0.05mm,中間軸0.05~0.10mm,低速軸0.10~0.15mm, 軸承內圈與軸承或軸臺用0.02mm塞尺不能塞入.
3.減速齒輪副嚙合接觸斑點齒高方向45%,齒寬方向60%.
4.馬達齒輪嚙合接觸斑點齒高方向50%,齒寬方向70%.
5.馬達齒輪端面與殼體端面的間隙及齒頂與殼體壁的頂隙應為0.05~0.10mm.
6.裝配后剖合面,各聯接處均不允許滲漏,剖合面及各聯接處均勻涂抹一層鐵錨609密封膠.
7.減速機齒輪和所有軸承潤滑采用合成鋰基潤滑脂,ZL-4H(sy1413-80).
8.馬達齒輪裝配時需給齒輪面涂適量潤滑油.
9.馬達預裝配后進行空載跑合,然后拆開并清洗再進行組裝,
10.裝配后進行跑合試驗,空跑合正反轉各2小時,要求運轉平穩,無沖擊,無異常振動 和噪聲,各接合處不允許滲漏;性能檢測實驗另見檢驗大綱.
11.制造安裝應符合JB/T5000.1-1998標準.
12.涂裝要求:零件未加工內表面應涂底漆并涂以紅色耐火油漆;整機外殼涂以H61-1鋁色環氧有機硅聚酰胺耐熱漆. ...
開鐵口機鉆孔馬達_下載(dwg格式) 機械圖紙
