全套襯膠隔膜閥G41J1.6-100
  • 該文件為dwg格式
  • 文件大小： 267.86 KB
  • 下載次數：
  • 文件評級：
  • 更新時間：2014-10-11
  • 發 布 人： 649829230
  • 文件下載：

  • 立即下載

  • 文件介紹：
  • 該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

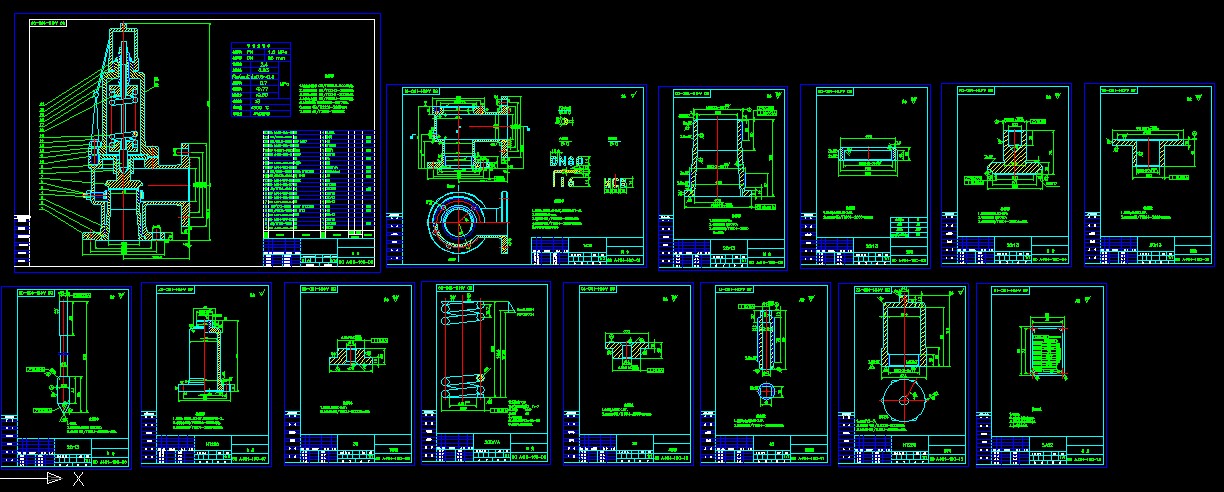

  • 全套襯膠隔膜閥G41J1.6-100

  • 全套襯膠隔膜閥G41J1.6-100

    一、G41J襯膠隔膜閥用途：
    本閥專用于控制非腐蝕性或一般腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種橡膠，適用于不同工作溫度和流體管路。
    適用溫度：≤85℃、≤100℃、 ≤120℃（按照襯里和隔膜材料）
    壓力等級：PN0.6、1.0、1.6
    二、G41J襯膠隔膜閥主要材料：
    閥體：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
    閥蓋：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
    襯里：無襯里、橡膠
    隔膜：橡膠
    閥瓣：鑄鐵、碳鋼
    閥桿：碳鋼、不銹鋼 手輪：鑄鐵
    三、G41J襯膠隔膜閥測試：
    襯里層：電火花檢測
    試驗與檢驗按GB/T13297標準
    公稱壓力：PN（Mpa）
    閥體：PN×1.5
    密封：PN×1.1
    四、G41J襯膠隔膜閥結構特點：
    隔膜閥是一種特殊形式的截止閥；
    1、彈性密封的開閉件，確保沒有內漏；
    2、流線型的流道，使得壓力損失小；
    3、沒有填料函，因此沒有外漏；
    4、閥體與蓋被中間隔膜隔開，使得隔膜上方的閥蓋，閥桿零件不受介質侵蝕；
    5、隔膜可更換，維護費用低；
    6、襯里材料的多樣性，可適用于各種介質，并具有良好的耐腐蝕性。
    ...
