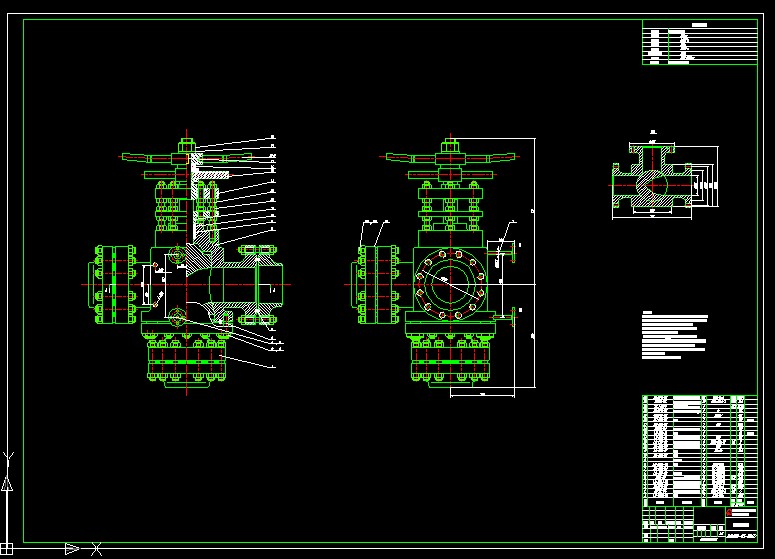

四通旋塞閥裝配圖
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 四通旋塞閥裝配圖
技術要求:
1.本閥安裝于延遲焦化裝置碳塔進油管道上,用來切換原料油的流向;
2.當介質溫度升高到操作規程中開工部分有關該閥松動最低溫度后,
必須開始轉動螺套,并按規定溫升間隔數值轉動螺套;
3.每次切換開始前,應先將螺套擰向下方,使其推動閥桿向
下移動,使密封面脫離接觸,便于切換.
4.每次切換開始前,應將B C兩蒸汽管打開送入蒸汽,以保
證切換過程中不致于引起泄漏,在操作過程中兩處之蒸汽管應稍開;
5.在操作過程中如遇有輕微的泄漏,可將螺套向上稍擰;
6.裝配完成后,所有磨擦面均涂黃油,其它的外表面涂防銹漆一遍;
7.擰緊螺套時可用套管;
8.聯結法蘭壓力等級按PN6.4MPa先取.
...
四通旋塞閥裝配圖_下載(dwg格式) 機械圖紙
