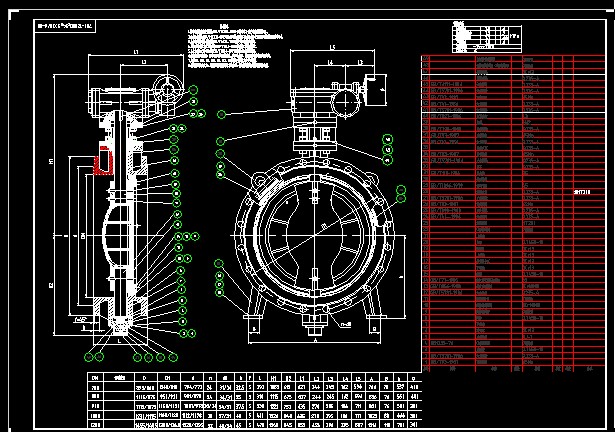

電動裝配圖
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 電動裝配圖
技術要求
1.制造與驗收技術條件符合GB/T12238-1989《通用閥門 法蘭對夾連接蝶閥》。
2.結構長度符合GB/T12221-1989《法蘭連接金屬閥門結構長度》中雙法蘭連接蝶閥短系列尺寸。
3.凡未注的鑄造尺寸偏差按GB/T6414-1986規定的11級精度制造。
4.凡未注的形狀和位置偏差按GB/T1184-1986規定的C級精度制造。
5.凡未注的加工尺寸偏差按GB/T1804-1979規定的14級精度制造。
6.待閥門裝配完成后，配作圓錐銷與圓柱銷孔。試壓合格后，將圓錐銷與封銷固定環焊牢。
7.序號32、33、34、35、36、37、38根據訂貨要求決定是否制作。
8.待閥門試壓完成后，用調整螺栓調整好閥板的位置，將底端封蓋的底端圓板焊接牢固。 ...
