中煤層采煤機截割部畢業設計全套
  • 該文件為rar格式
  • 文件大小： 1.47 MB
  • 下載次數：
  • 文件評級：
  • 更新時間：2015-06-02
  • 發 布 人： 馬上有錢
  • 文件下載：

  • 立即下載

  • 文件介紹：

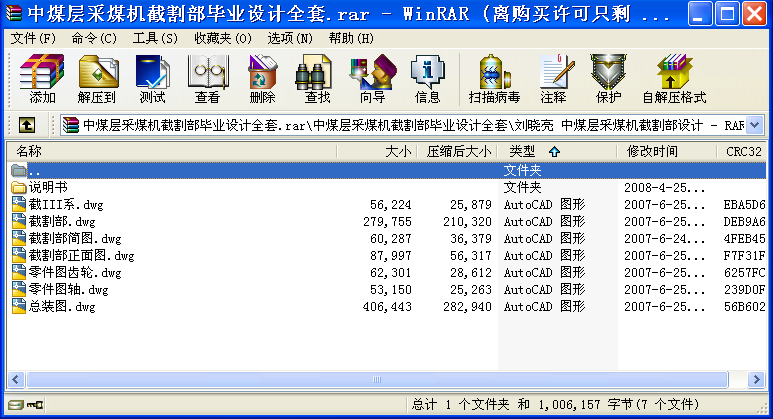

  • 該文件為 rar 格式（源文件可編輯），下載需要 20 積分
  • 中煤層采煤機截割部畢業設計全套

  • 摘 要

    在參考國內外有關中厚煤層采煤機的情況下，完成了截割電機功率為180KW總裝機功率為450KW的截割式滾筒液壓牽引采煤機的整機方案設計及對采煤機截割部進行了重點設計。主機身采用整體結構形式，取消了長螺柱及傳統意義上的螺栓聯接；此結構簡單、可靠，且尺寸小，大大的降低了采煤機的機身高度。截割部采用四級傳動前三級為直齒傳動，第四級為行星傳動。在前三級的直齒傳動利用直齒傳動設計的一般原理，設計出適合截割部的齒輪傳動依次分為截一軸系，惰一軸系，截二軸系，截三軸系，，惰二軸系；采用了兩個惰軸系是本設計的創新點，它即滿足了傳動強度的要求又滿足了截割高度對截割部長度的要求。在第四級行星傳動中，用運2KH行星減速器設計的原理，設計出適合截割部的一級2KH型行星減速器，并將它和滾筒直接聯結，大大簡化了截割部的設計，節省了材料、空間。此外對截割部上的其它部分如離合器，內噴霧系統也進行了詳細設計及校合。

    關鍵詞：
    采煤機 截割部 行星輪減速器

    目 錄

    緒論
    1.1引言 1
    1.2采煤機械概述 1
    1.3采煤機簡述 2
    1.4 MG180/435－W型采煤機 4

    MG180中煤層采煤機截割部的設計
    1、截割電動機的選擇 6
    2、傳動比分配 6
    3 、直齒輪模數齒數 7
    4、傳動裝置的運動參數計算 8
    4.1、各軸轉速的計算 8
    4.2、各軸的扭矩 10
    5 、圓柱直齒齒輪設計及校核 10
    5.1．圓柱直齒齒輪1設計及校核 10
    5.2．圓柱直齒齒輪2設計及校核 13
    5.3．圓柱直齒齒輪3設計及校核 17
    5.4圓柱直齒齒輪4設計及校核 20
    5.5．圓柱直齒齒輪5設計及校核 23
    5.6．圓柱直齒齒輪6設計及校核 27
    5.7．圓柱直齒齒輪6設計及校核 30
    5.8．圓柱直齒齒輪8設計及校核 30
    6 、 軸及軸承的設計及校核 34
    6.1．齒輪軸1 34
    6.2．惰軸 2 37
    6.3．軸3 40
    6.4．軸4 44
    6.5．惰軸 5 47
    6.6．軸 6 50
    7 、行星齒輪設計及校核 51
    7.1初步計算齒輪的主要參數
    7.1.1計算變位系數 52
    7.1.2 幾何尺寸計算 53
    7.1.3嚙合要素驗算 54
    7.1.4齒輪強度驗算 55
    7.2．輸出軸直徑及軸承的確定： 66

    8 、花鍵的設計及校核 66
    8.1．輸入軸上的的花鍵 66
    8.2．軸三上的花鍵 67
    8.3．軸四上的花鍵 67
    8.4．輸出軸上的花鍵 68

    參考文獻 69
    翻譯英文 70
    翻譯中文 76
    致謝 81 ...
