C6140車床對開合螺母下座
- 文件介紹：

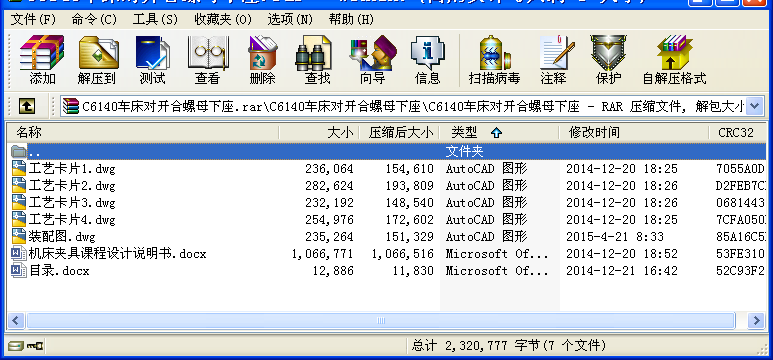

- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 序 言
機床夾具課程設計是在學完了機床夾具、機械制造技術基礎和大部分專業課，并進行了金工實習的基礎上進行的又一個實踐性教學環節。這次設計使我們能綜合的運用機械制造技術基礎以及機床夾具等中的基本理論，并結合金工實習中的實踐知識，獨立的分析和解決了零件機械制造工藝問題，設計了機床專用夾具這一典型的工藝裝備，提高了結構設計能力，為今后的畢業設計及未來從事的工作打下了良好的基礎。
由于能力所限，經驗不足，設計中還有許多不足之處，希望各位老師多加指教。
1.2了解.分析產品的裝配圖和零件圖
（1）部件的組成
兩半螺母 [2件]；上、下螺母座 [各1件]；撥銷 [2件]；雙離心撥盤 [1件]；轉軸 [1件]；手柄 [1件]；鑲條與調節螺釘 [各1件]
（2）零件的作用
開合螺母的作用是用來聯接絲桿的傳動到溜板箱，接通和斷開從絲杠傳來的運動。因為溜板箱有兩套傳動輸入，即光桿和絲桿。一般的走刀用光桿傳動，加工螺紋時用絲桿傳動。而這兩者是不能同時咬合的，否則會因傳比動不一造成傳動系統破壞。開合螺母的作用相當于一個離合器，用來決定溜板箱是否使用絲桿傳動。
兩半螺母分別鑲在上下螺母座上，并由前述各零件組成對開合螺母機構。起到接通或斷開加工時所需復合運動的進給傳動鏈的作用、起由旋轉運動變為直線運動的作用和傳遞運動和動力的作用。
工作工程：車削螺紋時，將開合螺母合上，絲杠通過對開螺母體傳動溜板箱和刀架；否則就將對開螺母體脫開。車削螺母時，順時針方向轉動手柄，通過軸帶動控制盤轉動，控制盤上的偏心槽盤形狀，通過圓柱銷帶動上半螺母在溜板箱體后面的燕尾形導軌內上下移動，使其相互靠攏，將對開螺母體和絲杠嚙合。若逆時針方向轉動手柄，則兩半螺母相互分離，對開螺母體和絲杠脫開。控制盤上的偏心槽是一段圓弧，此圓弧在接近控制盤中心部分的傾斜角比較小，目的是使對開螺母體閉合能自鎖，不會因為螺母上的徑向力而自動脫開。 ...
C6140車床對開合螺母下座_下載(rar格式) 成套圖紙
