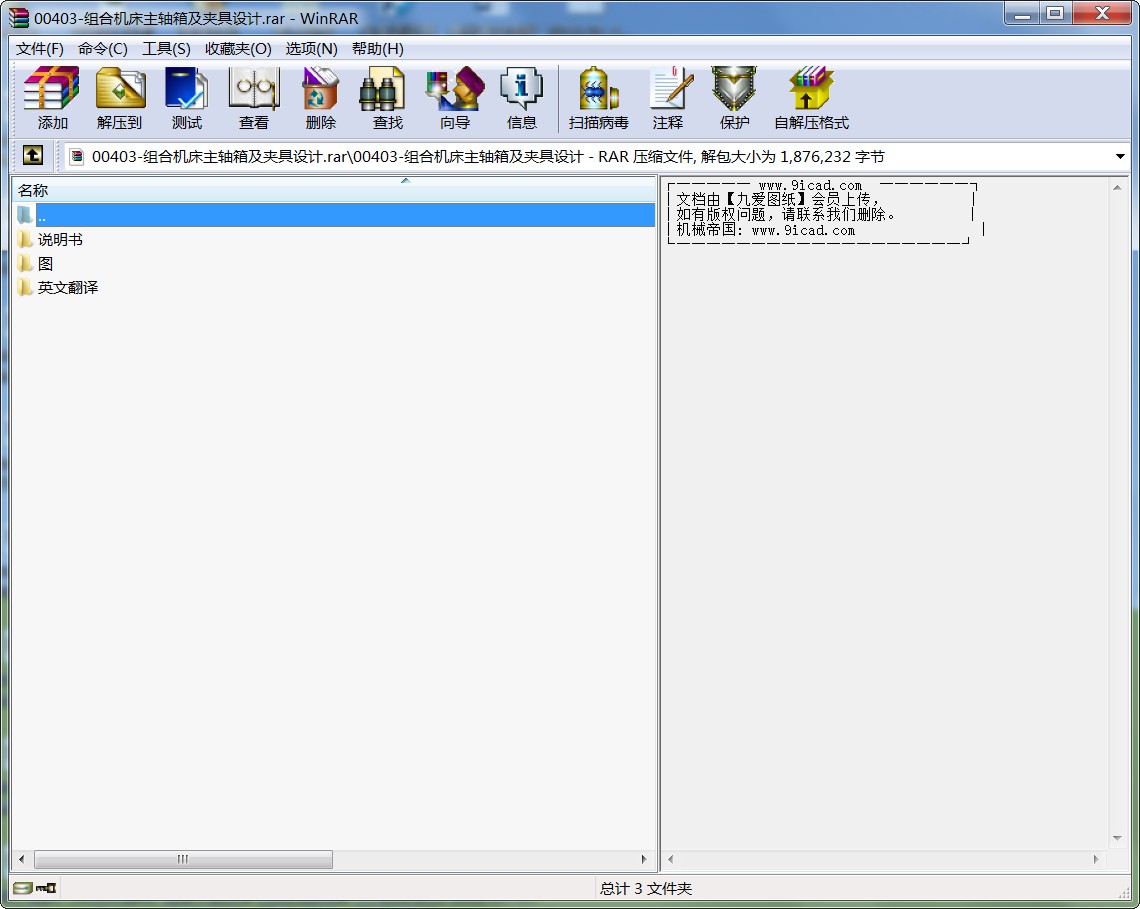

  • 00403-組合機床主軸箱及夾具設計.rar
    組合機床主軸箱及夾具設計

    摘 要:根據設計任務書的要求,本設計說明書針對連桿大小頭雙端面銑削組合機床的設計及專用夾具設計進行說明。主要內容包括組合機床工藝方案的制定、組合機床配置型式的選擇、組合機床總體設計以及主軸箱設計。
    全文主要包括組合銑床的總體設計和主軸箱設計兩部分。機床總體設計主要是在選定工藝方案并確定機床配置形式、結構方案基礎上確定“三圖一卡”，主軸箱設計根據“三圖一卡”，整理編繪出主軸箱原始依據圖，重點分析傳動系統，經過各種方案的比較，最后確定最優方案。此外，為了提高勞動生產率，降低勞動強度，保證加工質量，需設計專用夾具。
    關鍵詞：主軸箱；組合機床；夾具





















    Combination Machine Tool Spindle boxes and fixture design
    Abstract:According to designs the project description the request,This design instruction booklet carries on the explanation in view of the connecting rod reducing socket double face milling aggregate machine-tool design and the unit clamp design. Main content including aggregate machine-tool craft plan formulation, aggregate machine-tool configuration choice, aggregate machine-tool system design as well as headstock design.
    The full text mainly includes combines the milling machine the system design and the headstock designs two parts. The engine bed system design mainly is in the designation craft plan and the determination engine bed disposition form, in the structure plan foundation determined "a three charts card", the headstock design basis "a three charts card", reorganizes the compilation to leave the headstock primitive basis chart, the key analysis transmission system, passes through each kind of plan comparison, finally determines the most superior plan. In addition, in order to enhance the labor productivity, reduces the labor intensity, guaranteed the processing quality, must design the unit clamp.
    Keyword：headstock ；aggregate machine-tool；jig













    目 錄

    第一章 緒 論………………………………………………………………………1
    1.1 組合機床的特點………………………………………………………………1
    1.2 組合機床的分類和組成……………………………………………………………………1
    1.3組合機床的方案選擇………………………………………………………………………2
    第二章 組合機床總體描述………………………………………………………3
    2.1 組合銑床工藝方案的制定…………………………………………………… 3
    2.2 確定切削力、切削功率………………………………………………………4
    2.3 組合機床配置型式的選擇…………………………………………………… 5
    2.4影響總體布置的因素………………………………………………………… 5
    2.5組合銑床的總體分析——三圖一卡………………………………………… 6
    2.5.1被加工零件工序圖 …………………………………………………………6
    2.5.2 加工示意圖……………………………………………………………… 7
    2.5.3組合機床聯系尺寸圖………………………………………………………10
    2.5.4 生產率計算卡………………………………………………………………11
    第三章 組合機床主軸箱設計……………………………………………………12
    3.1主軸箱設計的原始依據………………………………………………………12
    3.2 運動參數和動力參數的確定…………………………………………………12
    3.2.1 傳動系統傳動比分配………………………………………………………12
    3.2.2 計算傳動裝置的運動和設計參數…………………………………………12
    3.2.3齒輪模數的估算及其叫校核………………………………………………13
    3.2.4 軸各參數估算及強度校核……………………………………………… 16
    3.3主軸箱的坐標計算……………………………………………………………25
    第四章 組合機床夾具設計…………………………………………………… 27
    4.1 組合機床夾具概述………………………………………………………… 27
    4.2 定位支承系統概述………………………………………………………… 28
    4.2.1定位支承系統……………………………………………………………… 29
    4.2.2夾緊機構…………………………………………………………………… 30
    第五章 總 結…………………………………………………………………… 31
    致謝……………………………………………………………………………… 32
    參考文獻………………………………………………………………………… 33

    ...
