2.5噸調度絞車機畢業設計
- 文件介紹：

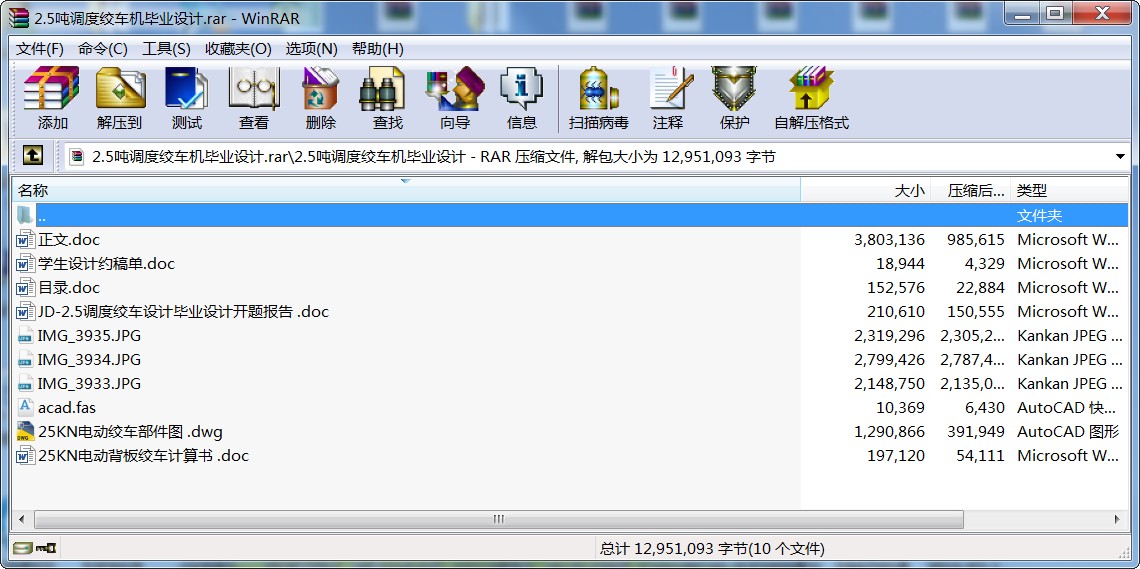

- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 摘 要
本次設計的題目是JD-2.5調度絞車。調度絞車由于結構簡單、重量不大、移動方便，而被廣泛應用于礦山地面、冶金礦場或建筑工地等進行調度和其它運輸工作。
絞車的主要特點為：結構尺寸和重量較小、鋼絲繩速度不高，安裝及撤除操作方便、啟動平衡（穩）、故障率低、常見故障易處理、維護方便。
我國許多調度絞車的設計是引進前蘇聯的技術，并在其基礎上作了一些改進，本設計方案的主要特點： 該型絞車采用兩級內嚙合傳動和一級行星輪傳動。Z1/Z2和Z3/Z4為兩級內嚙合傳動，Z5、Z6、Z7組成行星傳動機構。在電動機軸頭上安裝著加長套的齒輪Z1，通過內齒輪Z2、齒輪Z3和內齒輪Z4，把運動傳到齒輪Z5上，齒輪Z5是行星輪系的中央輪（或稱太陽輪），再帶動兩個行星齒輪Z6和大內齒輪Z7。行星齒輪自由地裝在2根與帶動固定連接的軸上，大內齒輪Z7齒圈外部裝有工作閘，用于控制絞車滾筒運轉。
為了達到良好的均載效果，在設計的均載機構中采取無多余約束的浮動方式。另外，變位齒輪的使用也可以獲得準確的傳動比，提高嚙合傳動質量和承載能力。
本次設計主要對兩級內嚙合傳動和一級行星輪傳動、滾筒結構、制動器等進行了詳細的設計。
關鍵詞： 調度絞車；行星齒輪；行星傳動；內嚙合傳動
...
2.5噸調度絞車機畢業設計_下載(rar格式) 成套圖紙
