電磁帽坯件機畢業設計
- 文件介紹：

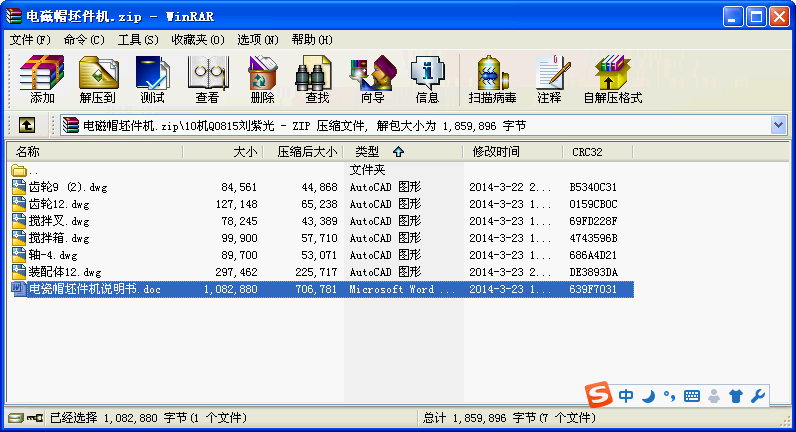

- 該文件為 zip 格式（源文件可編輯），下載需要
20 積分
-
- 電磁帽坯件機畢業設計
目錄
電磁帽胚件機設計
1.1電磁帽胚件機的用途及設計要求----------------------------1
1.2總體方案設計-----------------------------------------1
電磁帽胚件機技術設計
2.1運動設計與動力計算------------------------------------5
第二部分設計
3.1攪拌箱的結構和尺寸------------------------------9
3.2齒輪 9.12的設計-------------------------------12
3.3軸四的設計-----------------------------14
一.設計前分析
(一)用途分析
電瓷帽是變配電設備的一個重要零件，屬系列產品，是易損件之一。其外型尺寸如圖1所示。它由土壤做成圓柱形狀并在上端挖有凹孔成“帽”；坯件涼干后配釉燒成瓷器。使用時將電瓷帽翻蓋在金屬導桿的頂（尾）端，起到絕緣和安全保護作用。
電瓷帽坯件機是制造電瓷帽坯件的一種機械設備。
（二）設計要求
電瓷帽坯件機除按圖1尺寸制出電瓷帽坯件外，還要求：
①每小時生產電瓷帽坯件3000只，每天運轉時數不少于8小時。
②結構簡單，體積小，維護方便，成本低。
③更換模套和沖頭可生產小尺寸系列產品電瓷帽坯件，設備利用率高。
④使用期限約4～5年，6～8個月檢修一次
二.總體方案設計
（一）工藝分析
手工制作電瓷帽的主要步驟如下（如圖2）：
1)將瓷土適當加水拌勻(含水率為18％～22％，憑經驗鑒別，能用手握成團，落地就散即可)；
2)將拌好的瓷土放入模中。
3)用沖頭將瓷土沖壓緊，沖頭下部有一凸頭，以便形成電瓷帽的凹孔。
4)再將模子托起，推出電瓷帽坯件。
...
