連鑄小方坯液壓剪切機液壓系統
- 文件介紹：
- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 摘要
剪切機廣泛地被運用在軋鋼機械中，本文中涉及的是連鑄機采用剪切機對各種型號的鋼坯進行定尺處理。液壓剪切機比火焰切割機運行成本低，而在同等的體積下，液壓裝置能比電氣裝置產生出更大的動力；同樣在同等的功率下，液壓裝置的體積小、重量輕、結構緊湊。所以從各種角度看選擇液壓剪切機是比較合理的。液壓剪切機是用液壓作為主傳動的剪切機，該剪切機采用平行刀片式的下切式。下切式剪切機的上下兩個刀片都是運動的，但剪切扎件的動作是由下刀片來完成的。目前被廣泛應用于初軋和鋼坯車間。
剪切機液壓系統主要由三部分組成。分別是下刀臺系統、輥道小車驅動系統和上刀臺抬升系統。其中下刀臺剪切系統主要控制下刀片的進刀和快退；輥道小車驅動系統主要用于前進時保持剪切機與鋼坯同速，剪切完成后快速返回；上刀臺抬升系統用來移動上刀臺。其中下刀臺剪切缸單獨采用變量泵驅動，而輥道下車油缸和上刀臺抬升缸共用一個定量泵，其動作由換向閥實現。
關鍵詞：剪切機 、 輥道小車 、 油缸
目錄
摘要 ………………………………………………………………………………I
Abstract …………………………………………………………………………II
第一章 緒 論………………………………………………………………………1
1.1 連鑄連軋技術的簡介………………………………………………… 1
1.2 剪切機的類型、特點及選型………………………………………… 4
第二章 液壓剪切機的設計計算………………………………………………… 7
2.1 剪切機結構參數的確定……………………………………………… 7
2.1.1刀片行程…………………………………………………………… 7
2.1.2刀片尺寸的確定…………………………………………………… 8
2.1.3剪切機理論空行程次數…………………………………………… 9
2.2 剪切機能力參數計算……………………………………………………9
2.2.1剪切過程分析……………………………………………………… 9
2.2.2平行刀片剪切機的剪切力與剪切功………………………………10
第三章 剪切機液壓傳動系統的設計與計算……………………………………13
3.1 剪切機的設計要求與參數……………………………………………13
3.1.1設計要求……………………………………………………………13
3.1.2設計參數……………………………………………………………13
3.2 進行工況分析，確定液壓系統的主要參數…………………………14
3.2.1液壓缸的載荷計算…………………………………………………14
3.2.2初選系統的工作壓力………………………………………………17
3.2.3液壓缸的主要結構尺寸計算………………………………………18
3.2.4各工況所需時間及速度的計算……………………………………22
3.2.5液壓執行元件實際所需流量的計算………………………………23
3.2.6液壓執行元件實際工作壓力的計算………………………………24
3.2.7擬定液壓系統工況圖………………………………………………25
3.3 制定液壓系統基本方案和擬定液壓系統圖………………………… 26
3.3.1制定基本方案………………………………………………………26
3.3.2擬定液壓系統圖……………………………………………………31
3.4 液壓元件的選擇………………………………………………………32
3.4.1 液壓泵的選擇…………………………………………………… 32
3.4.2 電動機功率的確定………………………………………………34
3.4.3 液壓閥的選擇……………………………………………………35
3.4.4 油管內徑的確定…………………………………………………36
3.4.5 油箱的有效面積的確定…………………………………………38
3.5 液壓系統性能驗算……………………………………………………38
3.5.1 驗算回路中的壓力損失………………………………………… 38
3.5.2 驗算液壓系統發熱溫升………………………………………… 46
第四章 液壓缸的設計計算………………………………………………………51
4.1 計算液壓缸的結構尺寸……………………………………………… 51
4.1.1 缸筒長度L…………………………………………………………51
4.1.2 最小導向長度的確定…………………………………………… 51
4.2 液壓缸主要零部件設計………………………………………………52
4.2.1 缸筒……………………………………………………………… 52
4.2.2 活塞……………………………………………………………… 55
4.2.3 活塞桿的導向套和密封………………………………………… 55
4.2.4 緩沖裝置………………………………………………………… 56
4.2.5 放氣裝置………………………………………………………… 56
4.2.6 油口……………………………………………………………… 57
第五章 閥板的設計………………………………………………………………58
4.1 閥板連接概述…………………………………………………………58
4.2 閥板的設計……………………………………………………………58
4.2.1 確定閥板的數量………………………………………………58
4.2.2 液壓元件位置的布置…………………………………………59
4.2.3 閥板材料及孔徑的確定………………………………………59
參考文獻 …………………………………………………………………………60
結束語 ……………………………………………………………………………62
...

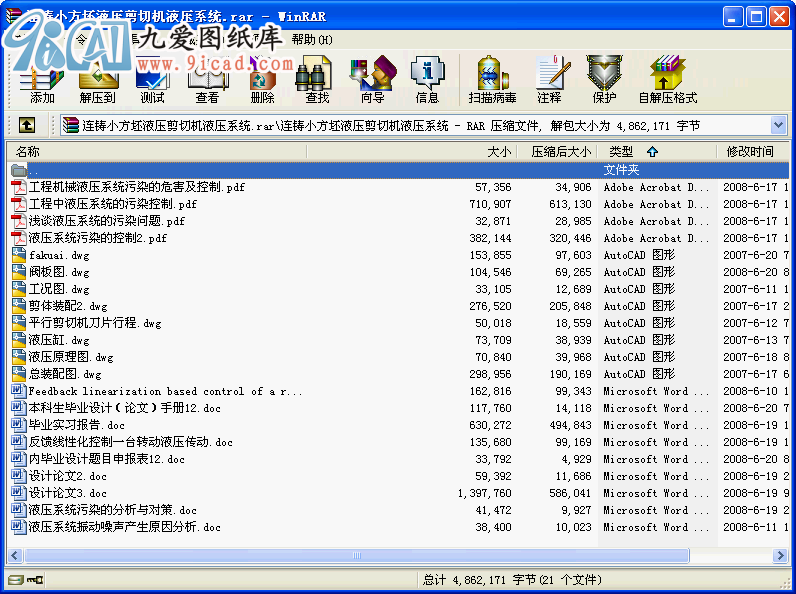

連鑄小方坯液壓剪切機液壓系統_下載(rar格式) 成套圖紙
