汽車轉向液壓油箱模具設計

文件大小： 490.15 KB
下載次數：
文件評級：
更新時間：2014-05-25
發布人： lengbingbing

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

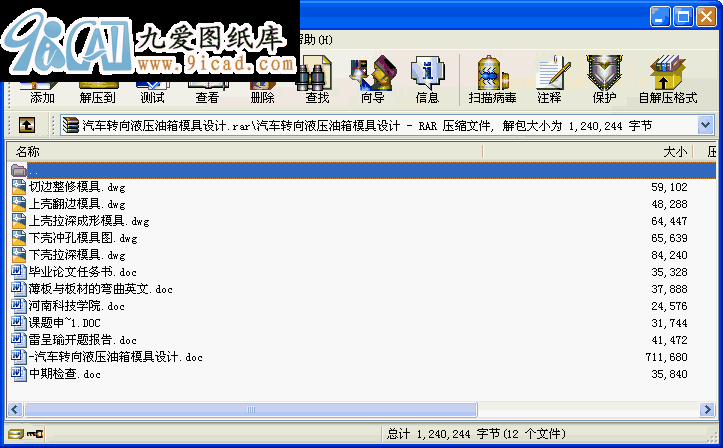

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要
模具是生產應用中極為廣泛的基礎工藝裝備。利用模具進行生產所表現出來的產品精度高、一致性好、效率高、消耗低等一系列優點，是其他加工方法不能比的。模具生產技術的高低，已經成為衡量一個國家產品制造水平的重要標志。本文為汽車轉向液壓油箱模具設計，主要內容包括油箱下殼拉深模具設計、下殼沖孔模具設計、上殼拉深成形模具設計、上殼沖孔翻邊模具設計及切邊修整模具設計，共計5套模具，其中切邊修整模具為上下殼共用的一組模具。

關鍵詞：模具，拉深，沖孔，翻邊
目錄

1 緒論 1
2 設計要求及模具材料選擇 1
3 油箱下殼拉深模具設計 2
3.1 拉深工藝方案的確定 2
3.2 毛坯尺寸的計算 2
3.2.1 拉深方法的確定 2
3.2.2 確定修邊余量 2
3.2.3 計算毛坯直徑 2
3.2.4 確定拉深系數及拉深次數 3
3.3 計算各部分工藝力 3
3.3.1 拉深力的計算 3
3.3.2 壓邊力的計算 3
3.3.3 壓力機的公稱壓力的計算 4
3.4 凸凹模主要工作部分尺寸的計算 4
3.4.1 凸凹模的間隙 4
3.4.2 拉深模具的圓角半徑 4
3.4.3 凸凹模的尺寸及公差 4
3.4.4 凸模通氣孔直徑的確定 5
3.5 模具結構及主要零部件設計 5
3.5.1 壓邊圈設計 5
3.5.2 彈簧的選擇 6
3.5.3 定位板設計 6
3.5.4 模架的選用 6
3.6 沖壓設備的選擇 7
3.7 模具結構圖 7
4 油箱下殼沖孔模具設計 8
4.1 沖壓力的計算及沖壓設備的選用 8
4.1.1 沖裁力的計算 8
4.1.2 推件力的計算 8
4.1.3 卸料力的計算 9
4.1.4 沖壓設備的選用 9
4.2 確定模具的壓力中心 9
4.3 計算凸凹模刃口尺寸 9
4.4 模具總裝置及主要零部件設計 10
4.4.1 卸料橡膠的設計 10
4.4.2 模具結構設計 10
4.5 沖壓模具結構圖 11
5 切邊與修整模具設計 12
5.1 切邊力與整形力的計算及沖壓設備的選用 12
5.1.1 切邊力的計算 12
5.1.2 整形力的計算 12
5.1.3 卸料力的計算 12
5.1.4 沖壓設備的選用 12
5.2 計算凸凹模工作部分尺寸 12
5.3 模具結構設計 13
5.4 整形切邊模具結構圖 14
6 上殼拉深模具設計 15
6.1 毛坯尺寸計算 15
6.1.1 毛坯直徑計算 15
6.1.2 確定修邊余量 15
6.1.3 確定拉深次數 15
6.2 各部分工藝力的計算及設備的選用 15
6.2.1 拉深力的計算 15
6.2.2 壓邊力的計算 15
6.2.3 設備的選用 16
6.3 主要工作部分尺寸計算 16
6.4 模具結構及主要零部件設計 17
7上殼翻邊成形模具設計 19
7.1 各部分工藝力的計算及設備的選用 19
7.1.1 翻邊力的計算 19
7.1.2 切邊力的計算 19
7.1.3 卸料力的計算 19
7.1.4 設備的選用 19
7.2 主要工作部分尺寸計算 19
7.2.1 壓力中心的確定 19
7.2.2 沖孔翻邊模尺寸計算 19
7.3 模具結構及主要零部件設計 20
8 結束語 21
謝詞 21
參考文獻 22
附錄1 工件上殼 23
附錄2 工件下殼 24 ...
