煤粉機用輥套嵌板擠壓模設計
- 文件介紹：
- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 摘 要
冷擠壓是精密塑性體積成型技術中的一個重要組成部分。冷擠壓是指在冷態下將金屬毛坯放入模具模腔內，在強大的壓力下和一定的速度作用下，迫使金屬從模具中擠出，從而獲得所需的形狀、尺寸以及具有一定力學性能的擠壓件。顯然，冷擠壓加工是靠模具來控制金屬流動，考金屬體積的大量轉移來形成零件的。本設計介紹了30萬輥套網格零件結構分析、擠壓工藝過程、擠壓設備選擇、模具結構的設計、凹凸模設計、擠壓件質量分析、30萬輥套網格模芯的結構、凸模加工工藝及模具各部件造型進行論述。與常規的輥套網格加工工藝相比，冷擠壓成型的輥套網格具有強度高、網格尺寸精度高、表面耐磨度高、材料利用率高、生產效率高、設備投資少等優勢。
關鍵詞：冷擠壓；輥套網格；正擠壓； 凸緣
目 錄
摘 要 I
Abstract II
目 錄 I
1、冷擠壓的概述 1
1.1冷擠壓的概念 1
1.1.1冷擠壓加工的特點 1
1.1.2冷擠壓模具的基本結構 1
1.1.3冷擠壓模具分類 2
2、工藝分析及模具結構設計 2
2.1制件的工藝性分析及工藝計算 2
2.1.1工藝分析 2
3、模具總體設計及主要部件設計 2
3.1徑向尺寸算法 2
3.2模板尺寸的確定 4
3.2.1擇模板材料 4
3.2.2確定模板尺寸 5
3.2.3擠壓凸模與凸凹模結構尺寸確定 5
3.3凸模剛度（細長桿失穩）校核 6
3.4模具總體結構設計 6
3.4.1送料定位機構設計 7
3.4.2壓塊的卸除 7
3.4.3模具主要零件的一般要求 7
4、壓力機的規格 7
5、模具結構細節 8
5.1設計構思 8
5.2螺釘的安裝 8
5.3干涉檢驗 8
6、模具裝配圖 8
致 謝 10
參考文獻 11 ...

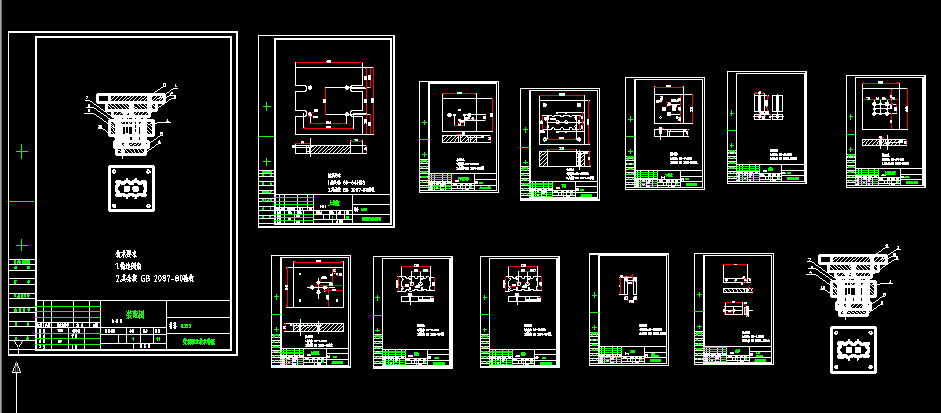

煤粉機用輥套嵌板擠壓模設計_下載(rar格式) 成套圖紙
