立柜式四軸數控銑床培訓裝置主軸系統設計.rar
- 文件介紹：
- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 立柜式四軸數控銑床培訓裝置主軸系統設計
摘 要
數控技術和數控裝備是制造工業現代化的基礎，這個基礎是否牢固直接影響到一個國家的經濟發展和綜合國力，關系到國家的戰略地位。
本文介紹了立式數控銑床的一些基本概況，簡述了機床主傳動系統方面的原理和類型，分析了各種傳動方案的機理。立式數控銑床主傳動系統包括了主軸電動機、主軸傳動系統和主軸組件三部分組成。本文詳細介紹了立式數控銑床主傳動系統的設計過程，該立式數控銑床主軸變速箱是靠同步帶進行傳動的，同步帶傳動綜合了帶、鏈和齒輪傳動的優點，帶的工作面呈齒形，與帶輪的齒槽作嚙合運動，使主、從帶輪間作無滑差的同步運動，其特點是傳動比精確，對軸的作用力小，結構緊湊，耐油耐磨損，抗老化性能好，傳動效率可達99.5%，傳動功率從幾百到數百千瓦，傳動比可達10，線速度可達40m/s。文中介紹了立式數控銑床主傳動系統各種傳動方案優缺點的比較、主傳動方案的選擇和確定、主傳動變速系統的設計計算、主軸組件的設計、軸承的選用基潤滑、關鍵零件的校核、以及主軸電動機的控制等設計過程。
關鍵詞 數控機床/立式數控銑床/主傳動系統/主軸組件/軸承/主軸電機
目 錄
中文摘要
英文摘要
1 前言 1
2 主傳動整體設計 3
3 主軸系統設計 5
3.1 整體結構設計 5
3.2 元件選型 11
3.2.1 電機 11
3.2.2 軸承 12
3.2.3 帶傳動 14
3.2.4 錐孔 15
3.2.5 鍵 15
3.3 校核 16
3.3.1 軸的校核 16
3.3.2 帶傳動的校核 19
3.3.3 軸承的校核 22
3.4 裝配 23
4 進給系統設計 24
4.1 整體結構設計 24
4.2 元件選型 24
4.2.1 電機 24
4.2.2 絲杠 24
4.2.3 導軌 27
4.2.4 聯軸器 29
4.3 校核 31
4.3.1 絲杠的校核 31
4.3.2 鍵的校核 32
4.4 裝配 33
5 整體裝配 33
5.1 支撐零件設計 33
5.1.1 主軸箱 33
5.1.2 Z向滑臺 35
5.1.3 立柱 35
5.2 支撐零件尺寸列表 36
5.3 裝配設計 37
結論 39
致 謝 40
參考文獻 41 ...

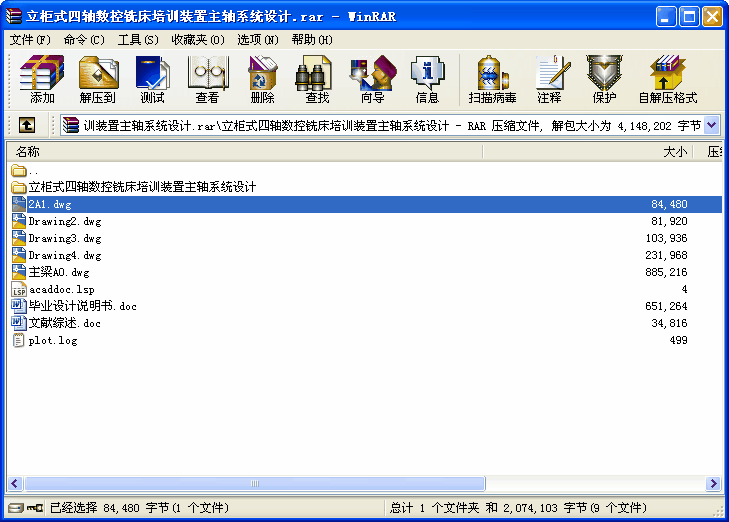

立柜式四軸數控銑床培訓裝置主軸系統設計.rar_下載(rar格式) 成套圖紙
