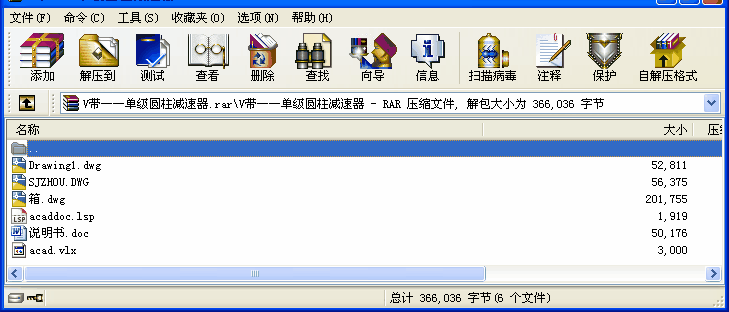

  • 該文件為 rar 格式（源文件可編輯），下載需要 20 積分
  • V帶——單級圓柱減速器

  • 機械設計課程設計計算說明書
    一、傳動方案擬定…………….……………………………….2
    二、電動機的選擇……………………………………….…….2
    三、計算總傳動比及分配各級的傳動比……………….…….4
    四、運動參數及動力參數計算………………………….…….5
    五、傳動零件的設計計算………………………………….….6
    六、軸的設計計算………………………………………….....12
    七、滾動軸承的選擇及校核計算………………………….…19
    八、鍵聯接的選擇及計算………..……………………………22
    設計題目：V帶——單級圓柱減速器

    計算過程及計算說明
    一、傳動方案擬定
    （1） 工作條件：使用年限8年，工作為二班工作制，載荷平穩，環境清潔。
    （2） 原始數據：滾筒圓周力F=1000N；帶速V=2.0m/s；滾筒直徑D=500mm；滾筒長度L=500mm。
    二、電動機選擇
    1、電動機類型的選擇： Y系列三相異步電動機
    2、電動機功率選擇：
    （1）傳動裝置的總功率：
    η總=η帶×η2軸承×η齒輪×η聯軸器×η滾筒
    =0.96×0.982×0.97×0.99×0.96
    =0.85
    (2)電機所需的工作功率：
    P工作=FV/1000η總
    =1000×2/1000×0.8412
    =2.4KW


    3、確定電動機轉速：
    計算滾筒工作轉速：
    n筒=60×1000V/πD
    =60×1000×2.0/π×50
    =76.43r/min
    按手冊P7表1推薦的傳動比合理范圍，取圓柱齒輪傳動一級減速器傳動比范圍I’a=3~6。取V帶傳動比I’1=2~4，則總傳動比理時范圍為I’a=6~24。故電動機轉速的可選范圍為n’d=I’a×
    n筒=（6~24）×76.43=459~1834r/min
    符合這一范圍的同步轉速有750、1000、和1500r/min。

    根據容量和轉速，由有關手冊查出有三種適用的電動機型號：因此有三種傳支比方案：如指導書P15頁第一表。綜合考慮電動機和傳動裝置尺寸、重量、價格和帶傳動、減速器的傳動比，可見第2方案比較適合，則選n=1000r/min 。
    ...
