行星混凝土攪拌機
- 文件介紹：
- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-

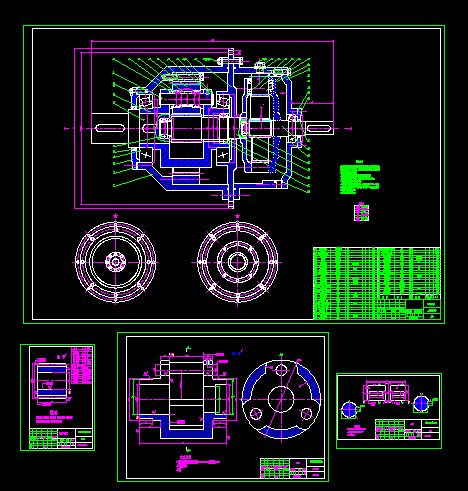

- 摘要:本文完成對一個滾筒攪拌機兩級行星齒輪減速器的結構設計。與國內外已有的減速器相比，此減速器具有更大的傳動比，它具有結構緊湊、外觀尺寸小和重量輕等優點。
論文首先介紹了課題的背景以及齒輪減速器的研究現狀和發展趨勢然后比較各傳動比結構，從而確定了傳動的基本類型。論文主題部分是對傳動結構的設計計算，通過分配傳動比確定齒輪減速器的大致結構之后，對其進行了整體結構的設計計算和校核。
關鍵詞：行星齒輪，變位，傳動機構
目錄
第一章 引言………………………………………………………………………………………………...2
1. 項目研究的目的意義……………………………………………………………………………....2
2. 攪拌的任務………………………………………………………………………………………....3
第二章 行星齒輪傳動設計計算…………………………………………………………………………...4
1. 驅動裝置工作條件………………………………………………………………………………....4
1.1 電動機規格………………………………………………………………………………………4
1.2 總傳動比及輸出轉速……………………………………………………………………………4
2. 設計方案的確定……………………………………………………………………………………5
3. 齒輪設計計算…………………………………………………………………………………...….5
3.1 第一級行星齒輪傳動……………………………………………………………………………5
3.2 第二級行星齒輪傳動………………………………………………………………………..…14
3.3 匯總……………………………………………………………………………………………..23
第三章 行星輪軸強度計算……………………………………………………………………………….24
1. 第一級行星輪軸的計算…………………………………………………………………………24
2. 第二級行星輪軸的計算……………………………………………………………………..…..24
第四章 輸出齒輪軸計算……………………………………………………………………………….…25
1. 輸出軸彎曲剛度計算…………………………………………………………………………..…25
2. 輸出軸扭轉剛度計算…………………………………………………………………………..…27
第五章 花鍵強度校核…………………………………………………………………………………….29
第六章 太陽輪花鍵強度計算…………………………………………………………………………….31
1. 輸入端太陽輪軸強度校核………………………………………………………………………31
2. 第二級太陽輪花鍵軸強度校核…………………………………………………………………32
3. 輸出級花鍵強度校核……………………………………………………………………………33
第七章 軸承壽命分析…………………………………………………………………………………….36
1. 第一級軸承校核………………………………………………………………………………....36
2. 第二級軸承校核…………………………………………………………………………………37
3. 電動機輸入處深溝球軸承校核……………………………………………………………...….38
4. 圓錐滾子軸承校核………………………………………………………………………………39
第八章 螺栓預緊力矩及強度計算…………………………………………………………………….…40
1. 第一級螺紋聯接強度計算……………………………………………………………………...40
2. 第二級箱體聯接強度計算………………………………………………………………………41
第九章 潤滑與密封…………………………………………………………………………………..…...42
1. 潤滑油參數表……………………………………………………………………………………42
2. 潤滑脂參數表……………………………………………………………………………………43
第十章 裝配尺寸鏈……………………………………………………………………………………….44
1. 總體尺寸鏈的計算………………………………………………………………………………44
第十一章 結論……………………………………………………………………………………...…45 ...
