探針測量校準系統機械結構設計畢業設計

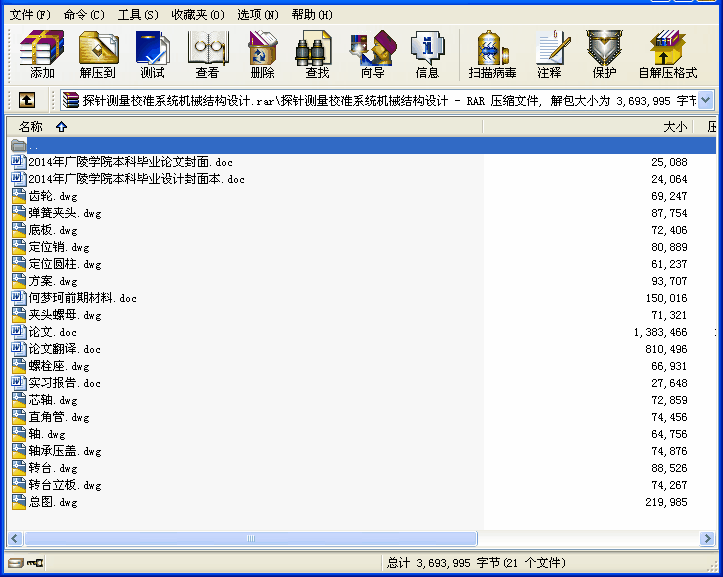

- 文件介紹：
- 該文件為 rar 格式（源文件可編輯），下載需要
50 積分
-
- 中文摘要
七孔探針是一種能夠同時獲得流場中流動速度的大小、方向、總壓和靜壓的氣動測量裝置，它主要依靠其頭部七個孔道中氣流壓力的相對大小判斷氣流速度的大小與方向，被廣泛應用于低速風洞實驗各種大角度的流動測量。七孔探針測量流動角度范圍大并且設備簡單、對環境要求低、價格低廉用于流場的測量有著廣闊的前景。 本文研究的是一種七孔探針三維自動測速系統的機械結構設計,該機械結構具有兩個轉動自由度和較高的傳動精度。能夠使探針實現相互垂直的回轉運動。該系統由七孔探針，異步電動機，行星齒輪減速器，直錐齒輪，同步帶傳動系統組成。其特點是大廣角,β角的范圍從-65°到75°、高靈敏度、系統的測速范圍從4m/s到50m/s、系統的旋轉角度從0°到360°。整個測量過程全部由計算機自動控制,自動進行數據處理。
關鍵詞：七孔探針 風洞實驗 自動標定
目 錄
中文摘要
Abstract
第一章 緒論 1
1.1 風洞及七孔探針簡介 1
1.2探針標定技術的發展?fàn)顩r 5
第二章 探針自動定位結構總體設計 7
2.1系統組成 7
2.2系統特性 7
2.3總體方案擬定 8
2.4主要設計參數及校核 11
2.5探針支架的具體設計 15
2.5.1 Y軸部分轉動設計 16
2.5.2 X軸轉動設計 16
2.5.3夾具部分設計 17
2.5.4底座設計 18
2.6材料選擇 19
2.7同步帶的參數設計及選擇 19
2.7.1同步帶的概述 19
2.7.2同步帶的特點 20
2.7.3同步帶傳動的主要失效形式 21
2.7.4同步帶傳動的設計準則 23
2.7.5同步帶分類 24
2.7.6同步帶的主要參數 24
2.7.7同步帶及帶輪的選擇 26
第三章 電機選擇和芯軸設計 27
3.1伺服電機的選取 27
3.2芯軸結構設計 27
3.3芯軸強度校核 28
第四章 探針自動標定機構使用時注意事項 29
4.1 安全要求 29javascript:jQuery('#file_upload').uploadifyCancel('ONWBBL')
4.2實施方法 29
結論
致謝
參考文獻 ...
