設計” 填料箱蓋”零件的機械加工工藝規則及工藝裝備

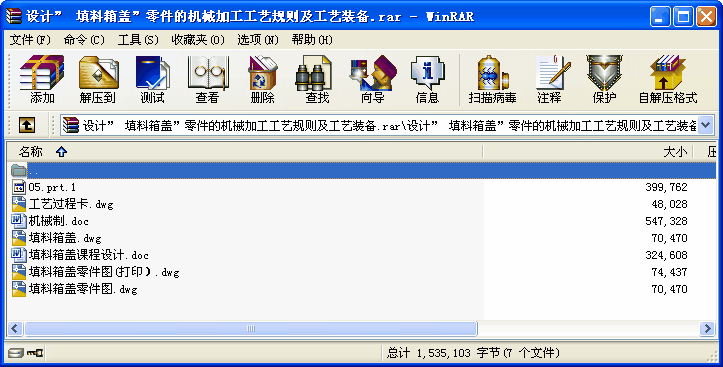

- 文件介紹：
- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 序言
機械制造工藝學課程設計使我們學完了大學的全部基礎課、技術基礎課以及大部分專業課之后進行的.這是我們在進行畢業設計之前對所學各課程的一次深入的綜合性的總復習,也是一次理論聯系實際的訓練,因此,它在我們四年的大學生活中占有重要的地位。
就我個人而言，我希望能通過這次課程設計對自己未來將從事的工作進行一次適應性訓練，從中鍛煉自己分析問題、解決問題的能力。
由于能力所限，設計尚有許多不足之處，懇請各位老師給予指導。
一、零件的分析
（一） 零件的作用
題目所給的零件是ZW-6/7型空氣壓縮機的填料箱蓋（見附圖1）主要作用是保證與填料箱體聯接后保證密封性，對內表面的加工精度要求比較高，對配合面的表面粗糙度要求也較高。
（二） 零件的工藝分析
共填料箱蓋有兩處加工表面，其間有一定位置要求。分述如下：
1. φ65等一組外圓柱面及端面
這一組加工表面包括：φ65 的外圓面，φ80mm及以φ75mm的外圓面，φ100 的階梯外輪廓面，及7.5 的密封環槽。
2. 以φ50為中心的加工表面
這一組加工表面包括：φ50 的孔，以及其上下兩個端面。
這兩組表面有一定的位置度要求,即φ50 的孔上下兩個端面與φ20 的孔有垂直度要求。
由上面分析可知，加工時應先加工一組表面，再以這組加工后表面為基準加工另外一組。
...
