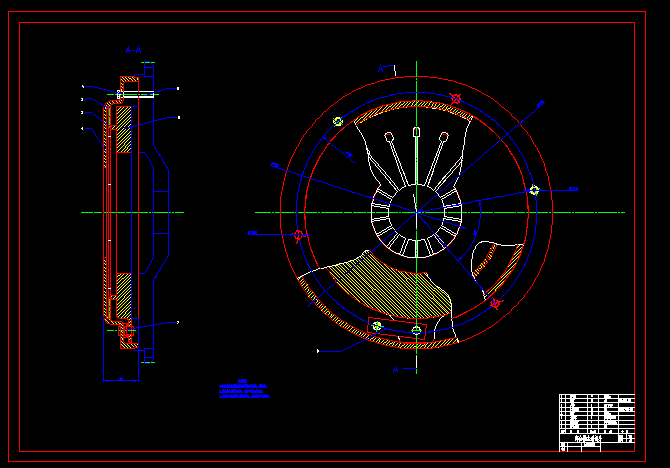

某轎車離合器主動部分設計
- 文件介紹：
- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 目 錄
一． 設計內容 1
二． 方案選擇 1
三． 離合器主要參數的選擇 3
3.1后備系數的選擇 3
3.2單位壓力P 3
3.3摩擦片外徑D、內徑d和厚度b的確定 4
3.4摩擦因數f、摩擦面數Z和離合器間隙△t 6
四．離合器基本參數的優化 6
五．主動部分的設計 7
5.1壓盤設計 8
5.2離合器蓋設計 8
5.3膜片彈簧的設計 9
5.3.1膜片彈簧原始內截錐高與彈簧片厚度比的選擇 9
5.3.2膜片彈簧工作點位置的選擇 9
5.3.3膜片彈簧大端半徑及大端半徑與分離指半徑比的選擇 10
5.3.4膜片彈簧在自由狀態下的圓錐底角 11
5.3.5膜片彈簧小端半徑及分離軸承作用半徑 11
5.3.6分離指的數目和切槽寬及半徑 11
5.3.7支承圈平均半徑和膜片彈簧與壓盤的接觸半徑 11
目 錄
一． 設計內容 1
二． 方案選擇 1
三． 離合器主要參數的選擇 3
3.1后備系數的選擇 3
3.2單位壓力P 3
3.3摩擦片外徑D、內徑d和厚度b的確定 4
3.4摩擦因數f、摩擦面數Z和離合器間隙△t 6
四．離合器基本參數的優化 6
五．主動部分的設計 7
5.1壓盤設計 8
5.2離合器蓋設計 8
5.3膜片彈簧的設計 9
5.3.1膜片彈簧原始內截錐高與彈簧片厚度比的選擇 9
5.3.2膜片彈簧工作點位置的選擇 9
5.3.3膜片彈簧大端半徑及大端半徑與分離指半徑比的選擇 10
5.3.4膜片彈簧在自由狀態下的圓錐底角 11
5.3.5膜片彈簧小端半徑及分離軸承作用半徑 11
5.3.6分離指的數目和切槽寬及半徑 11
5.3.7支承圈平均半徑和膜片彈簧與壓盤的接觸半徑 11
一． 設計內容
某轎車離合器主動部分設計，包括：
膜片彈簧設計；
壓盤設計；
離合器蓋設計。
已知條件：發動機轉矩Temax=218N.m；離合器總成的軸向尺寸要求40~50mm。（根據要求，提供以下某乘用車參數作為設計依據
二． 方案選擇
本車設計采用單片膜片彈簧離合器。本車采用的摩擦式離合器是因?yàn)槠浣Y(jié)構簡單，可靠性強，維修方便，目前大多數汽車都采用這種形式的離合器。而采用干式離合器是因?yàn)闈袷诫x合器大多是多盤式離合器，用于需要傳遞較大轉矩的離合器，而該車型不在此列。采用膜片彈簧離合器是因?yàn)槟て瑥椈呻x合器具有很多優點：首先，由于膜片彈簧具有非線性特性，因此可設計成當摩擦片磨損后，彈簧壓力幾乎可以保持不變，且可減輕分離離合器時的踏板力，使操縱輕便；其次，膜片彈簧的安裝位置對離合器軸的中心線是對的，因此其壓力實際上不受離心力的影響，性能穩定，平衡性也好；再者，膜片彈簧本身兼起壓緊彈簧和分離杠桿的作用，使離合器的結構大為簡化，零件數目減少，質量減小并顯著地縮短了其軸向尺寸；另外，由于膜片彈簧與壓盤是以整個圓周接觸，使壓力分布均勻，摩擦片的接觸良好，磨損均勻，也易于實現良好的散熱通風等。由于膜片彈簧離合器具有上述一系列的優點，并且制造膜片彈簧的工藝水平也在不斷地提高，因而這種離合器在轎車及微型、輕型客車上已得到廣泛的采用，而且逐漸擴展到載貨汽車上。從動盤選擇單片式從動盤是一位其結構簡單，調整方便。壓盤驅動方式采用傳動片式是因?yàn)槠錄](méi)有太明顯的缺點且簡化了結構，降低了裝配要求又有利于壓盤定中。選擇拉式離合器是因?yàn)槠漭^拉式離合器零件數目更少，結構更簡化，軸向尺寸更小，質量更小；并且分離杠桿較大，使其踏板操縱力較輕。
綜上本次設計選擇單片拉式膜片彈簧離合器。 ...
