二級展開式圓柱齒輪減速器課程設計

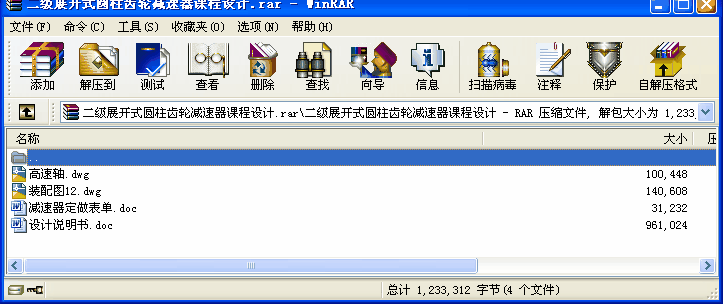

- 文件介紹：
- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 一.設計題目
設計一用于卷揚機傳動裝置中的兩級圓柱齒輪減速器。輕微震動，單向運轉，在室內常溫下長期連續工作。卷筒直徑D=500mm,運輸帶的有效拉力F=10000N, 卷筒效率 =0.96,運輸帶速度 ,電源380V,三相交流.
二.傳動裝置總體設計：
1. 組成：傳動裝置由電機、減速器、工作機組成。
2. 特點：齒輪相對于軸承不對稱分布，故沿軸向載荷分布不均勻，要求軸有較大的剛度。
3. 確定傳動方案：考慮到電機轉速高，傳動功率大，將V帶設置在高速級。 其傳動方案如下：
三．選擇電動機
1.選擇電動機類型：
按工作要求和條件，選用三相籠型異步電動機，封閉型結果，電壓380V，Y型。
2.選擇電動機的容量
電動機所需的功率為： KW
KW
所以 KW
由電動機到運輸帶的傳動總功率為
—帶傳動效率：0.96
—每對軸承的傳動效率：0.99
—圓柱齒輪的傳動效率：0.96
—聯軸器的傳動效率：0.99
—卷筒的傳動效率：0.96
則：
所以 KW
3.確定電動機轉速
卷筒的工作轉速為
r/min
查指導書第7頁表1：取V帶傳動的傳動比 ；二級圓柱齒輪減速器傳動比 ，所以總傳動比合理范圍為 ，故電動機轉速的可選范圍是：
r/min
符合這一范圍的同步轉速有750、1000和1500r/min。
...
